KORAWALL Optimal-R Möglichkeit der Verbrauchserfassung

Geeignet für Sanierungen mit Anschlussabstand 50 cm und mit Sensor für die Verbrauchserfassung

Der Konvektor KORAWALL Optimal-R WRO ermöglicht die proportionale Erfassung des Wärmeverbrauchs und ist insbesondere für Wohngebäude mit Anforderungen an die verbrauchsabhängige Heizkostenverteilung geeignet. In dieser Ausführung ist das Gerät mit einem Fühler ausgestattet, der an einen elektronischen Heizkostenverteiler angeschlossen wird. Der Heizkostenverteiler ist nicht Bestandteil des Lieferumfangs und ist kundenseitig entsprechend dem verwendeten Abrechnungssystem bereitzustellen. Die Ausführung WRO ist ausschließlich in Kombination mit der Regelung S erhältlich. Die Einstellung der Heizleistung sowie der Ventilatordrehzahl erfolgt werkseitig gemäß den im Bestellcode definierten Parametern auf Basis der jeweiligen Projektdokumentation.

Spezifikationen Anfrage

Heizung
Leichte Kühlung
Niedriger Stromverbrauch
Synergie der Wärmepumpe

KORAWALL Optimal-R WRO Möglichkeit der Verbrauchserfassung	verzinkter, lackierter Stahl in RAL 9016
Höhe [mm]	600
Breite [mm]	135
Länge [mm]	600, 750, 1 000, 1 250, 1 500, 1 750, 2 000
Wärmeleistung [W]	von 268 bis 7 173 W
Kühlleistung [W]	bis 1 419 W
Höhe des Wärmetauschers [mm]	240
Breite des Wärmetauschers [mm]	60
Max. Betriebsdruck [MPa]	1,2 MPa
Max. Betriebstemperatur [°C]	90 °C
Oberflächentemperatur [°C]	40 °C
Anschluss an das Heizsystem	innen G ½" oder G ¾″
Anschlussart	unten (rechts oder links)

Nachkühlung ist nur in der kondensatfreien Zone möglich, d.h. oberhalb der Taupunkttemperatur. Der Körper hat keinen eingebauten Kondensatablauf

Wärmeleistungen [W] bei t1/t2/ti / EN 16430.

Heizleistung

Heizleistung

Einlasstemperatur in °C

Auslass-Temperatur in °C

Lufttemperatur in °C

ΔT

Tiefe 600 / Breite 130
Länge	Steuerspannung	Heizleistung	Leistungsaufnahme [W]	Akustischer Druck [dB(A)]	Akustische Leistung [dB(A)]
600	1		2,5	16,4	24,4
600	2		3,1	18,7	26,7
600	3		3,7	25,5	33,5
600	4		5,6	34,3	42,3
600	max		14,1	48,4	56,4
750	1		2,4	16,5	24,5
750	2		2,9	23,1	31,1
750	3		3,5	29	37
750	4		4,4	34,6	42,6
750	max		10	47,5	55,5
1000	1		2,4	17	25
1000	2		3,1	22,8	30,8
1000	3		4	28	36
1000	4		6,1	34,8	42,8
1000	max		17,9	46,5	54,5
1250	1		3	16,2	24,2
1250	2		4,2	21,8	29,8
1250	3		6,2	28,7	36,7
1250	4		9,4	34,3	42,3
1250	max		21,1	43,3	51,3
1500	1		4,1	16	24
1500	2		6,8	21,9	29,9
1500	3		9,1	28,1	36,1
1500	4		16,2	34,5	42,5
1500	max		24,4	42,5	50,5
1750	1		3,7	16	24
1750	2		4,9	21,6	29,6
1750	3		6,5	28,1	36,1
1750	4		10,4	34,6	42,6
1750	max		32,7	44,9	52,9
2000	1		4,3	16	24
2000	2		6	22,9	30,9
2000	3		8,7	28,7	36,7
2000	4		13,7	34,7	42,7
2000	max		35,9	46,4	54,4

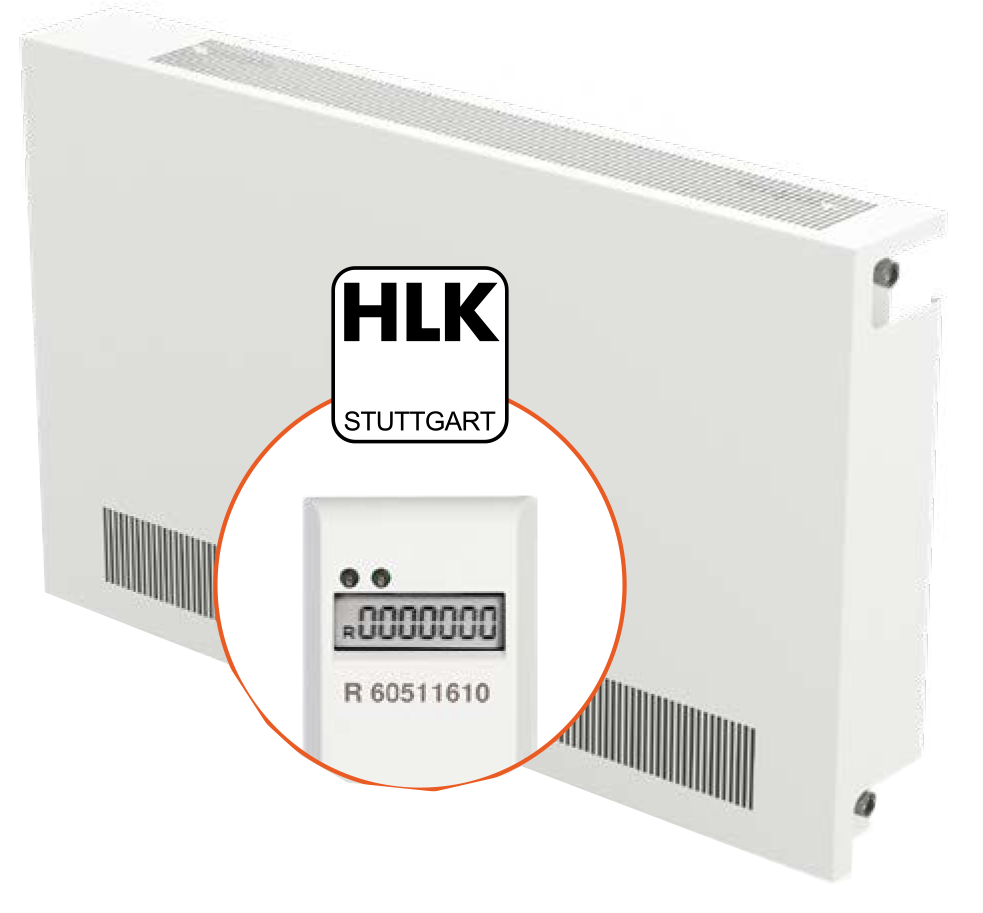

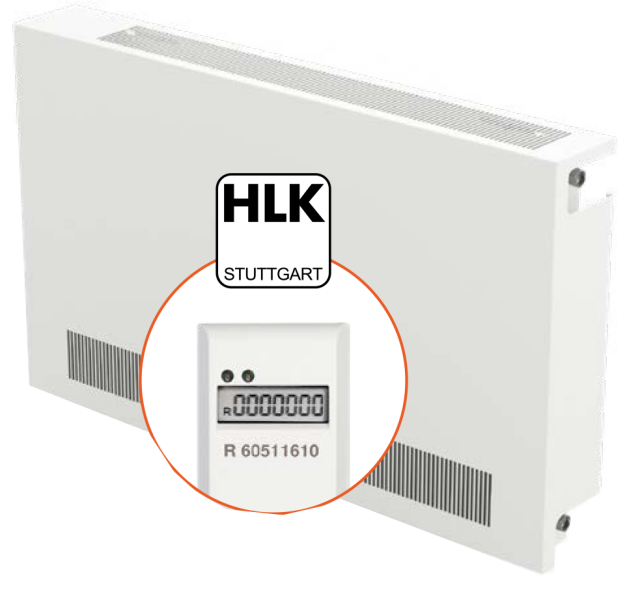

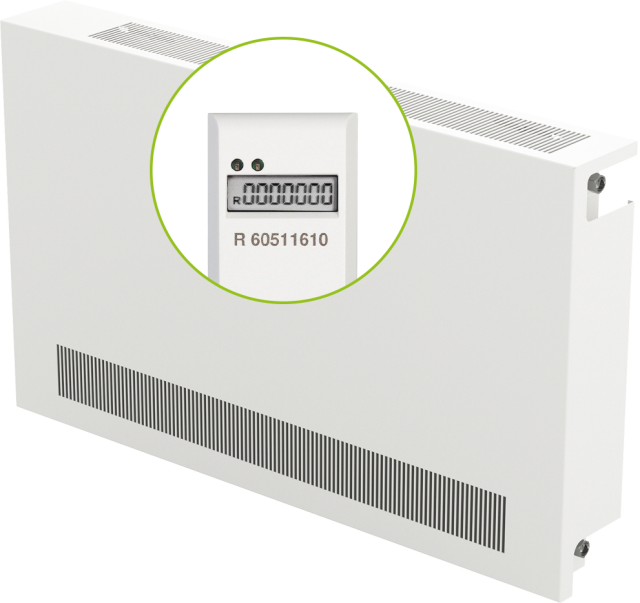

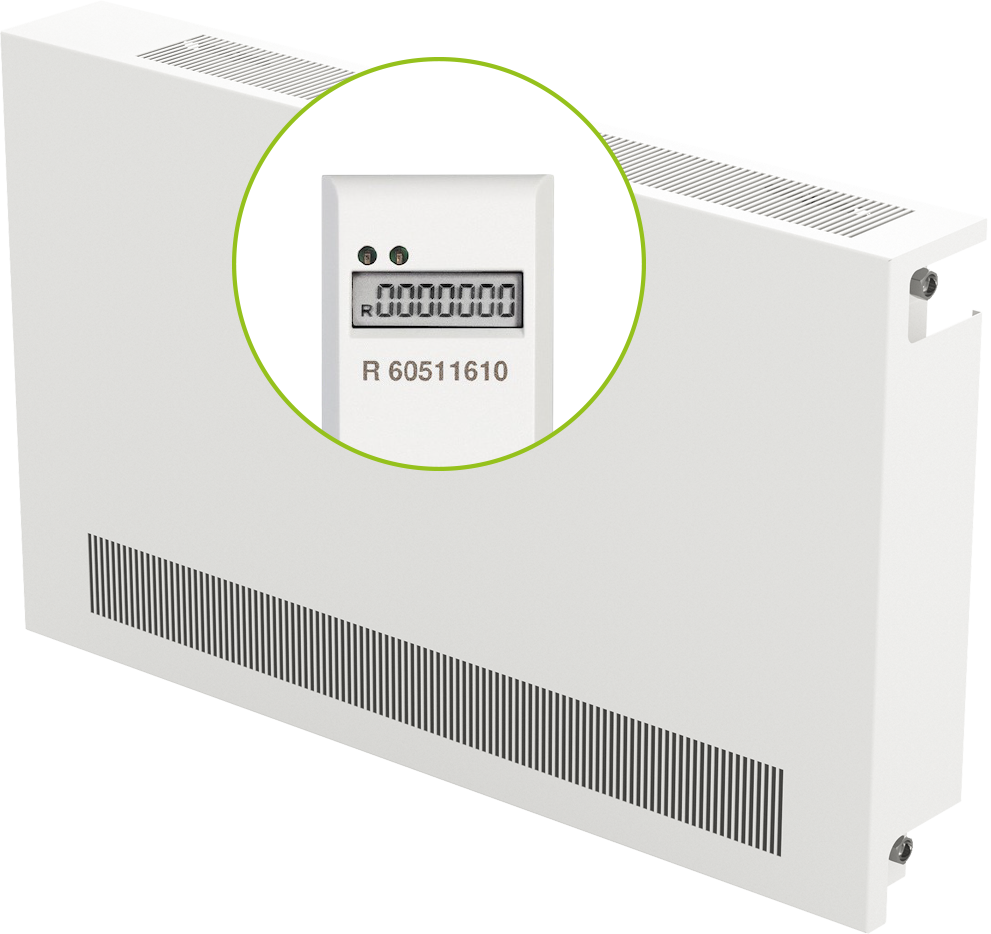

Funktion der proportionalen Wärmemessung

Das System zur proportionalen Messung des Wärmeverbrauchs dient der objektiven und gerechten Verteilung der Heizkosten auf die einzelnen Nutzer von Mehrfamilienhäusern, Verwaltungsgebäuden sowie anderen Objekten mit mehreren Nutzern.

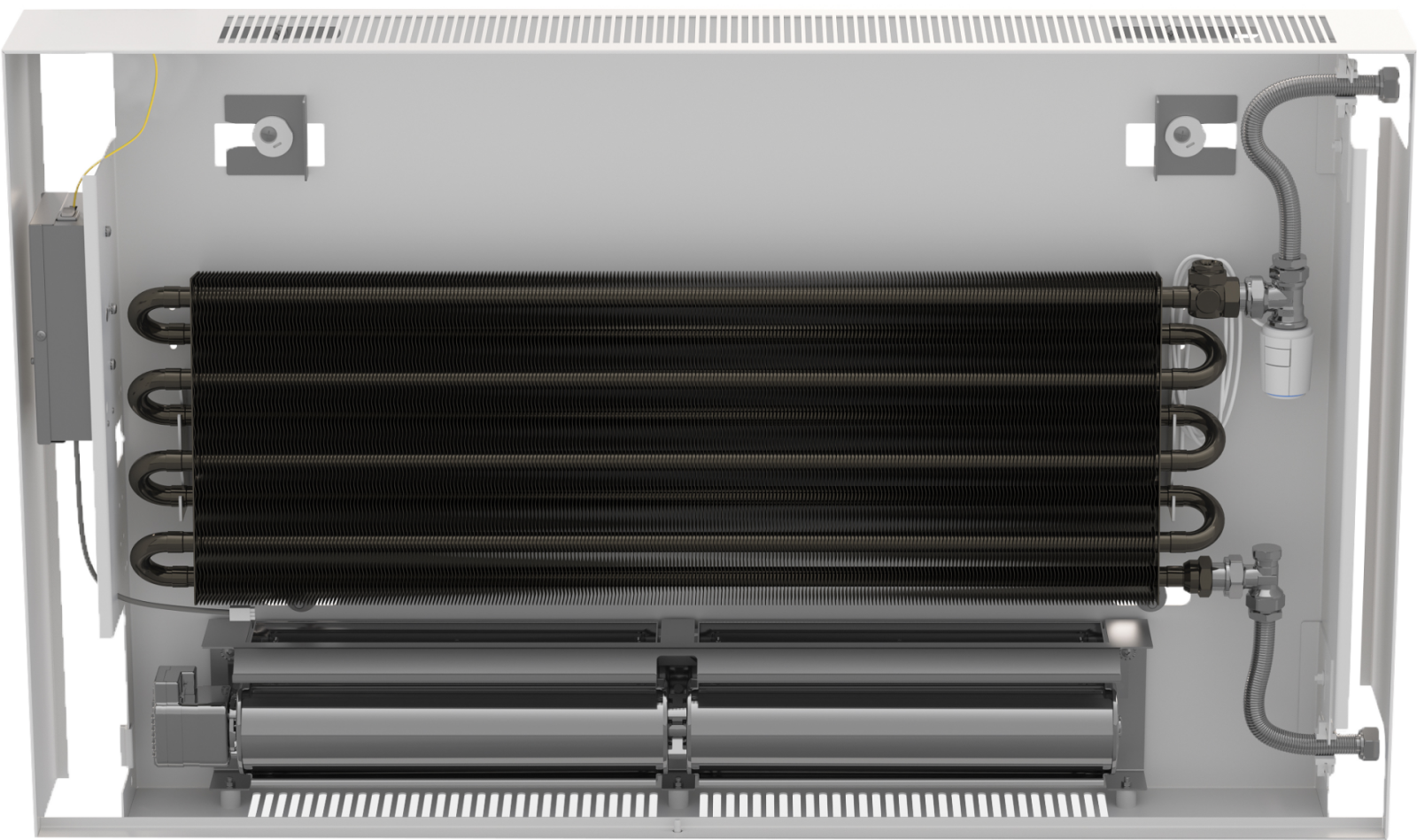

Der KORAWALL Optimal-R WRO mit proportionaler Wärmemessung ist mit einem speziellen elektronischen Fühler ausgestattet, der direkt am Wärmetauscher des Konvektors montiert und verplombt ist. Der am Wärmetauscher installierte Fühler ist Eigentum des Unternehmens, das die Erfassung, Ablesung und Abrechnung des Wärmeverbrauchs im jeweiligen Gebäude bzw. in den einzelnen Wohnungen oder Büroräumen sicherstellt.

Um die ordnungsgemäße Funktion sowie die Messgenauigkeit des Systems zu gewährleisten, werden die Ventilatoren der Konvektoren auf eine fest definierte Drehzahlstufe eingestellt, die vom Nutzer nicht verändert werden kann. Sämtliche Betriebsparameter werden bereits werkseitig voreingestellt.

Das Typenschild des Konvektors enthält

Einstellung der Ventilatordrehzahl
Heizleistung des Geräts
Typ des Konvektors

Diese Lösung gewährleistet die korrekte Funktion des Systems zur proportionalen Wärmemessung, einen zuverlässigen Betrieb, eine ästhetische Ausführung ohne sichtbare Eingriffe in das Design sowie einen erhöhten Schutz des Fühlers vor Beschädigung oder unbefugter Manipulation.

Die gewonnenen Daten dienen anschließend als Grundlage für die Verteilung der Heizkosten auf einzelne Wohneinheiten oder Nutzer des Objekts entsprechend dem tatsächlichen Wärmeverbrauch.
Die Konvektoren KORAWALL für die proportionale Messung des Wärmeverbrauchs wurden durch das HLK-Labor in Stuttgart zertifiziert und erfüllen die Anforderungen für den Einsatz in Systemen zur Heizkostenabrechnung.

Entwickelt insbesondere für

Mehrfamilienhäuser, Sanierungen
Wohnprojekte
Verwaltungsgebäude
Objekte mit Anforderungen an moderne Systeme zur Erfassung des Wärmeverbrauchs

Vorteile des Systems

Erhaltung hoher Heizleistung und komfortablen Betriebs
Besonders geeignet für Sanierungen von Mehrfamilienhäusern,
aber auch für Neubauten mit Anforderungen an niedrige
Temperaturgefälle
Integrierte und ästhetische Lösung ohne störende Elemente
Kompatibilität mit Fernablesesystemen
Zertifizierte Lösung für die Heizkostenabrechnung

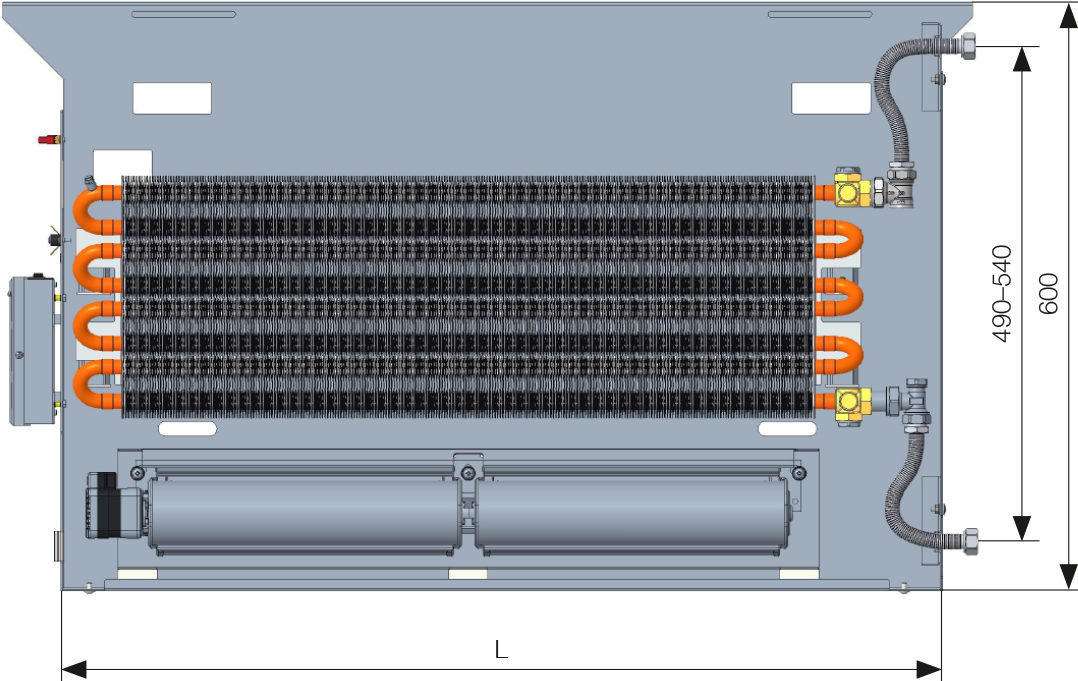

Vormontage für Rekonstruktionsgeräte WRO

Wir empfehlen, das Wandgerät an der Wand 100 mm über dem Boden zu platzieren.
Die Vormontage ist ausschließlich für Rekonstruktionsgeräte verfügbar und kann über den Bestellcode der jeweiligen Ausführung ausgewählt werden.
In dieser Ausführung wird der Konvektor werkseitig vollständig mit allen Komponenten gemäß der gewählten Konfiguration ausgestattet (z. B. Ventilen, Flexschläuchen, Stellantrieben usw.) und montagefertig geliefert.
Vor der Inbetriebnahme sind jedoch eine Dichtheitsprüfung aller Verbindungen sowie eine Druckprüfung des Heizsystems durchzuführen. Die Durchführung dieser Prüfungen liegt ausschließlich in der Verantwortung des Kunden.
Für die Dichtheit der im Rahmen der Vormontage hergestellten Verbindungen übernimmt der Hersteller keine Gewährleistung.

Befestigungsschema WRO

Übersicht der Regelungen für Rekonstruktionskonvektoren KORAWALL WRO

Der Wandkonvektor KORAWALL Optimal-R WRO ist in zwei Regelungsvarianten erhältlich, die sich in der Ausstattung und den Möglichkeiten der Leistungsregelung unterscheiden. Die Auswahl der jeweiligen Variante erfolgt über den Bestellcode.
Die Regelung R ist die Grundvariante mit Fokus auf präzisere Temperaturregelung und höheren Bedienkomfort. Sie ist für die Verwendung mit elektronischen Raumthermostaten bestimmt, die eine stufenlose Leistungsregelung und erweiterte Funktionen (z. B. Zeitprogramme)
ermöglichen.
Die Regelung S ist für Lösungen mit Thermostatkopf oder in Kombination mit thermoelektrischem Antrieb und Raumthermostat bestimmt und bietet erweiterte Möglichkeiten der Kombination von Regelungselementen. Das Gerät ist mit einem Fühler zur proportionalen Messung des Wärmeverbrauchs ausgestattet, wobei der Ventilator in diesem Fall auf eine vorgegebene Leistungsstufe eingestellt ist. Die Einstellung basiert auf der Projektdokumentation unter Berücksichtigung der geforderten Heizleistung und der akustischen Parameter.

Die einzelnen Regelungselemente sowie die Art der Ausstattung des Konvektors (z. B. Ventile, Flexschläuche oder Fühler) können entsprechend den Projektanforderungen über den Bestellcode oder als optionales Zubehör gewählt werden.

info
Garantie und Haftung für Vormontage / Verpackung

Der Lieferant haftet für die fachgerechte Ausführung der Vormontage der Flexschläuche sowie des weiteren zugehörigen Zubehörs des Produkts im Umfang der werkseitig durchgeführten Arbeiten. Sämtliche vormontierten Verbindungen werden vor dem Versand geprüft. Für die Dichtheit und die ordnungsgemäße Funktion des Heizsystems nach der endgültigen Installation ist das Montageunternehmen verantwortlich, das den Anschluss des Produkts an das Heizsystem ausführt. Die Gewährleistung erstreckt sich nicht auf Mängel, die durch unsachgemäße Handhabung, fehlerhafte Montage, Überdrehen oder Beschädigung von Gewinden, die Verwendung ungeeigneter Dichtungsmaterialien, die Überschreitung der zulässigen Betriebsparameter oder Eingriffe Dritter verursacht werden. Nach der Installation sind eine Dichtheitsprüfung sowie eine Druckprüfung gemäß den geltenden technischen Vorschriften und Montageanweisungen durchzuführen.

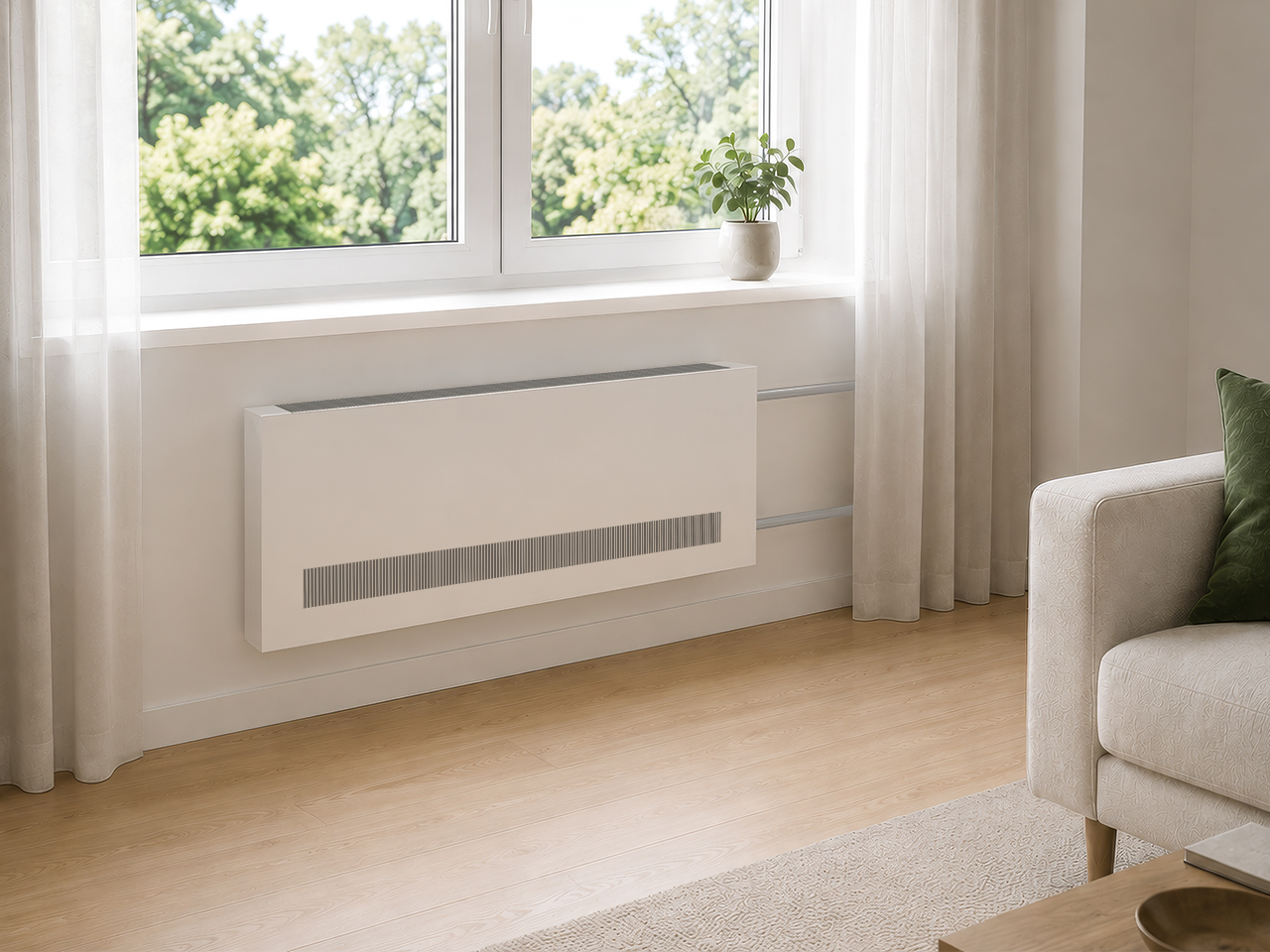

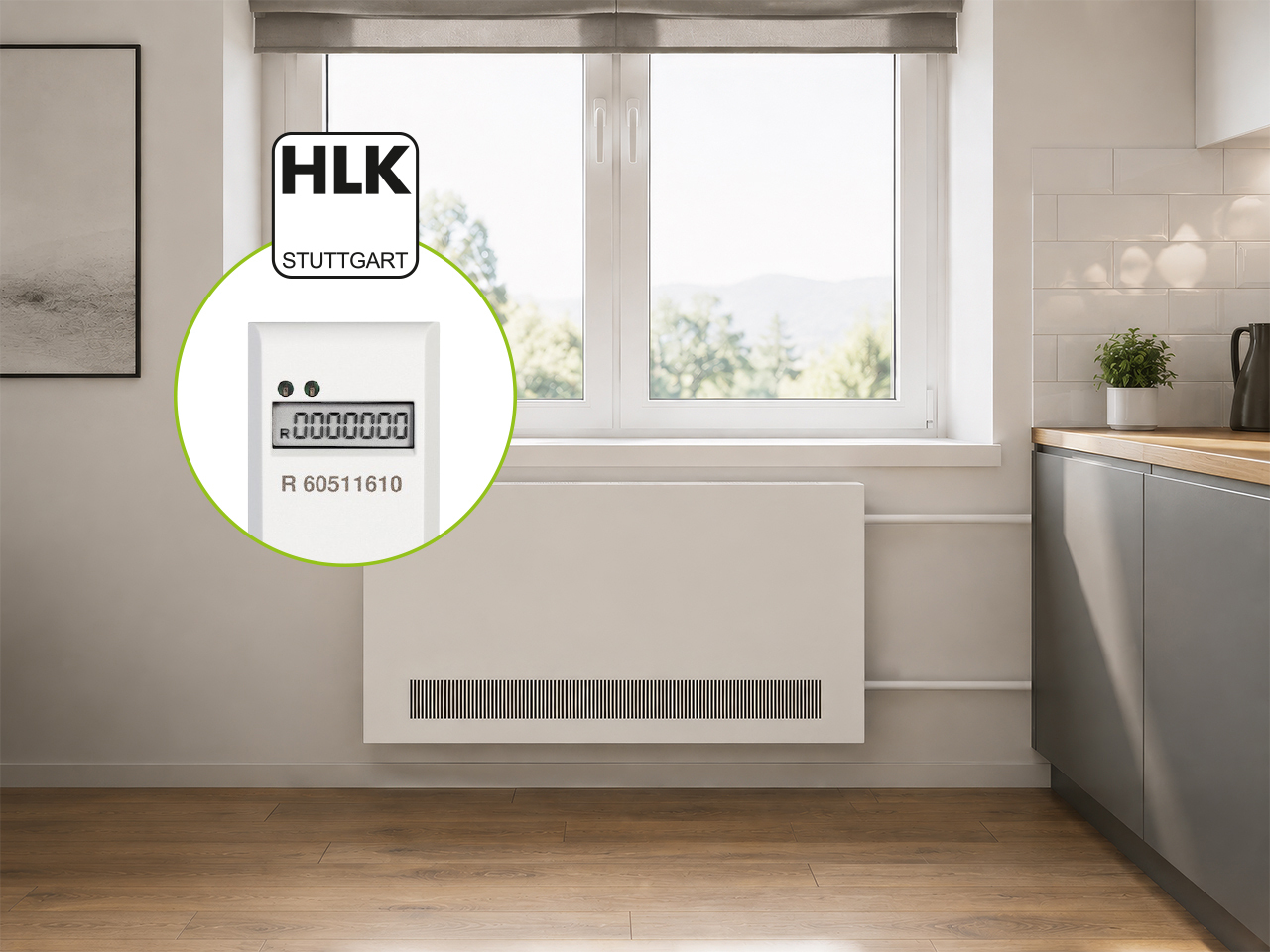

Galerie

BESTELLCODE

Beispiel des Bestellcodes: WRO-150/60/13-V54NSPBP-10-S3T

Rekonstruktions-Wandkonvektor KORAWALL Optimal-R WRO, Länge 150 cm, Höhe 60 cm, Breite 13 cm. Rücklauf-Wärmetauscher, lackiert RAL 9005, ausgestattet mit Flexschläuchen mit Innengewinde G ¾", ausgestattet mit druckunabhängigem Ventil, Anschluss seitlich rechts. Farbe der gesamten Ummantelung mit geprägtem Gitter – Weiß RAL 9016. Regelung S mit proportionalem Messfühler, Ventilatordrehzahl eingestellt auf 3. Drehzahlstufe, Festanschluss an 230 V.

KORAWALL	Rekon-struktions	Typ		Länge/Höhe/Breite (cm)		Typ Anschluss	Farbe des Wärmetauschers	Anschluss der Flexschläuche	Ventil	Ausführung	Rosttyp	Anschlußart	Anschlu-ßseite		Farbcode		Regelung	Drehzahl*	Anschluss
W	R	O	-	· · ·/60/13	-	V	5	1	R	S	P	B	P	-	10	-	S	3	T
		Optimal-R				Rückschlag	schwarz RAL 9005	1 G ½" ohne Vormontage 2 G ½" mit Vormontage 3 G ¾" ohne Vormontage 4 G ¾" mit Vormontage	R Eckaus-ührung N Druckun- abhängig	Standard	Perforation	Seitlich	P Rechts L Links		10 RAL 9016 39 matt RAL 9005 ** RAL - Code 99 andere RAL-Farbe			1 2 3 4 M Max. Leistung	T Festan schluss C 230-V Kabel
Bei Verwendung eines Fühlers zur proportionalen Messung ist der Betrieb des Ventilators auf eine Drehzahlstufe begrenzt, deren Einstellung auf der Projektdokumentation unter Berücksichtigung der geforderten Heizleistung und der akustischen Parameter basiert. Für die Auslegung und korrekte Einstellung empfehlen wir, die Vertriebsabteilung zu kontaktieren.

Zurück zum Übersicht

Kontaktieren Sie uns

Für mehr Informationen kontaktieren Sie uns

KORAWALL Optimal-R Möglichkeit der Verbrauchserfassung

Heizleistung

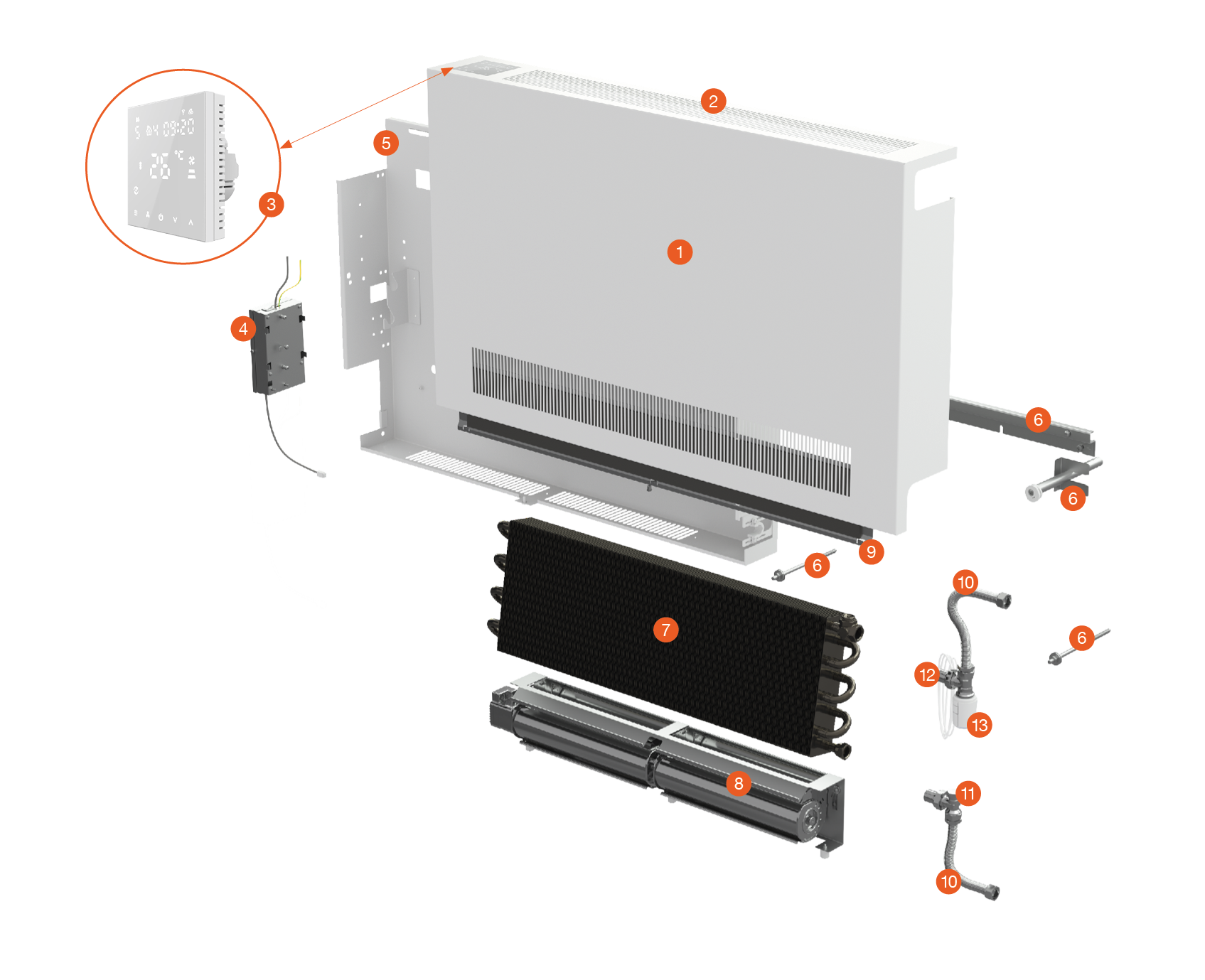

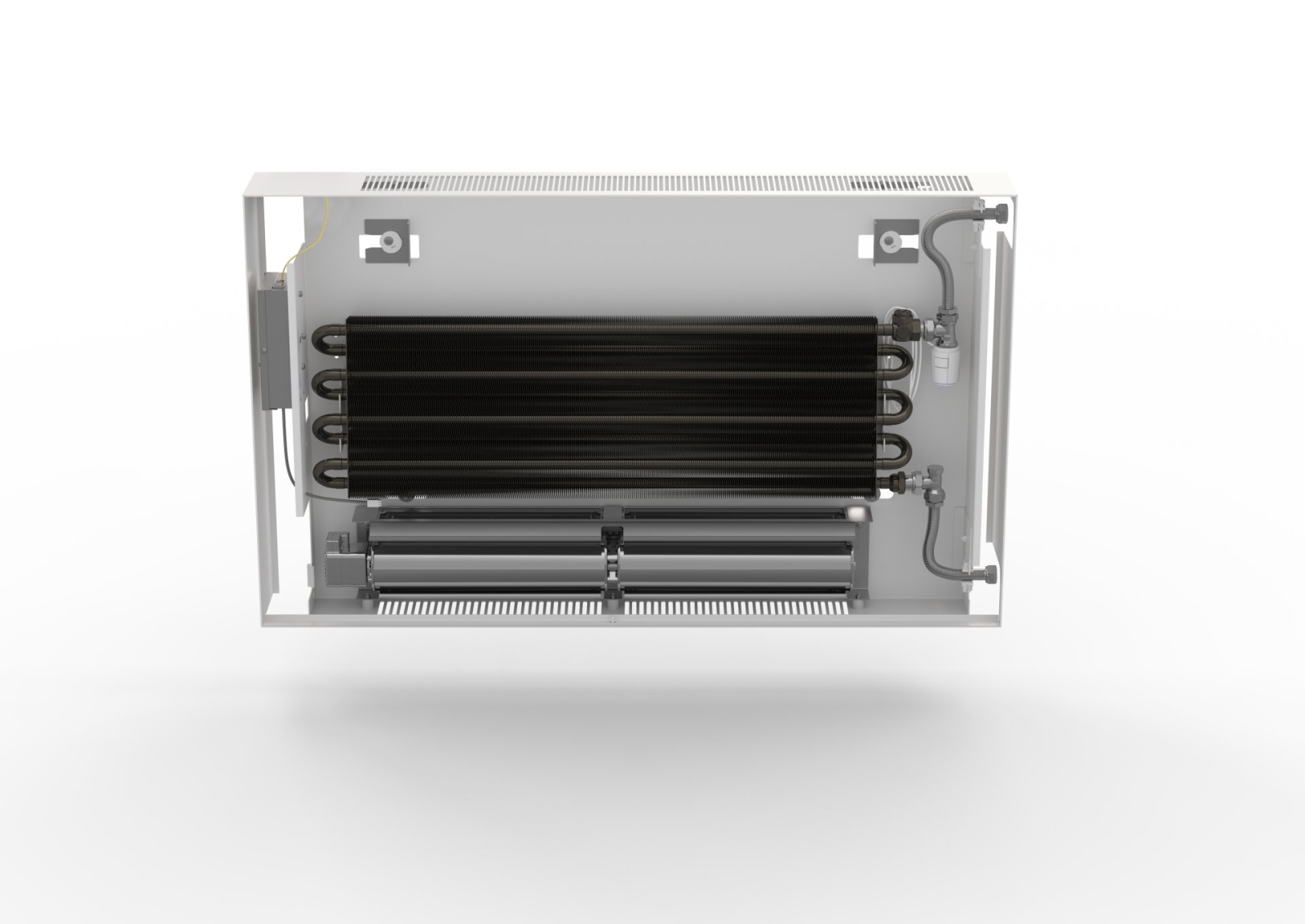

Aufbau des Konvektors
