KORAWALL Optimal-R WRO

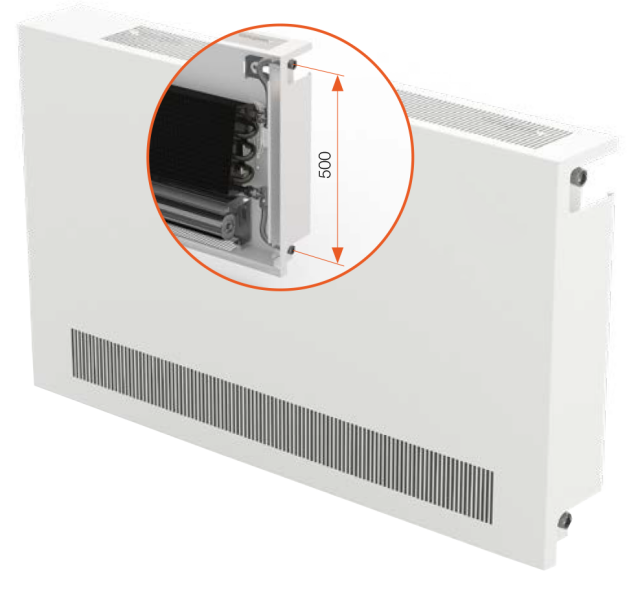

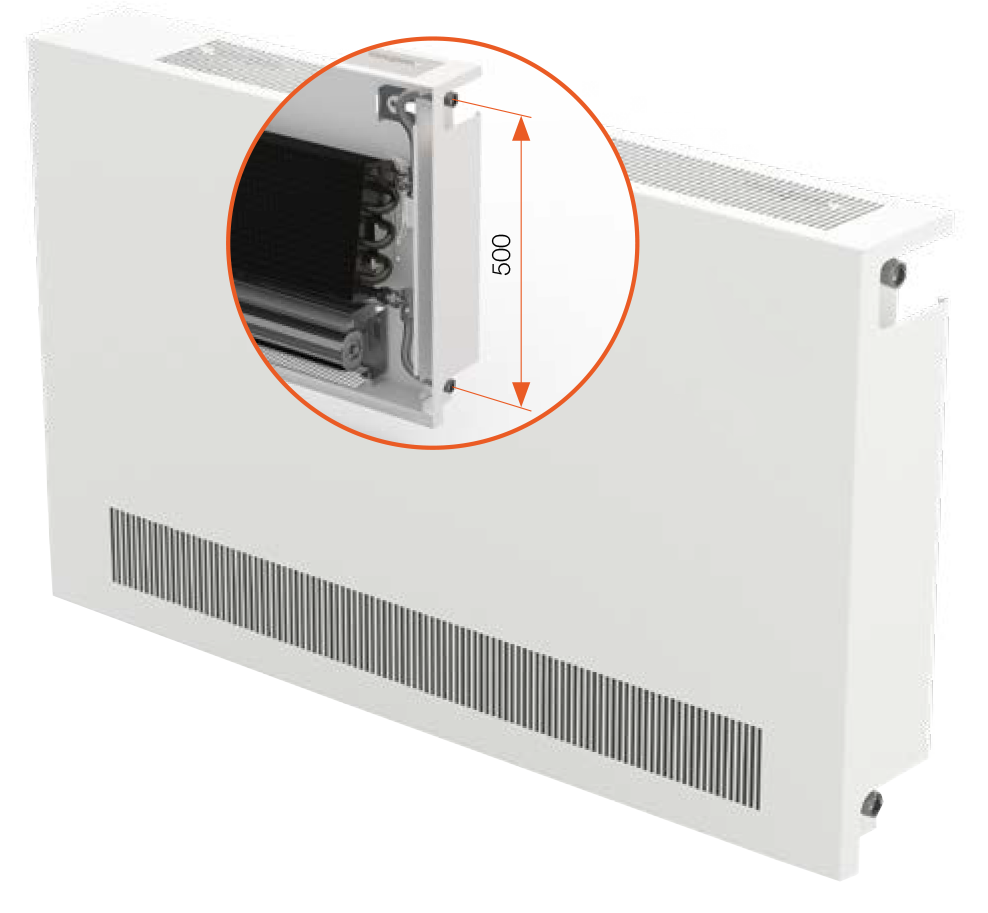

Geeignet für Sanierungen mit Anschlussabstand 50 cm

Der Wandkonvektor mit Ventilator KORAWALL Optimal-R WRO ist die ideale Lösung für die Sanierung von Heizsystemen in Mehrfamilienhäusern. Der Anschlussabstand von 50 cm ermöglicht einen schnellen und einfachen Austausch bestehender Heizkörper ohne Eingriffe in die Rohrleitungen. Dank erzwungener Konvektion erreicht der Konvektor hohe Heizleistungen auch bei kompakten Abmessungen und geringem Heizwasservolumen. Gleichzeitig zeichnet er sich durch einen leisen Betrieb und einen niedrigen Stromverbrauch aus. Der Konvektor mit Regelung R ist durch ein HLK-Labor zertifiziert und kompatibel mit Systemen zur Messung und Abrechnung des Wärmeverbrauchs. Die Konstruktion mit vormontierten Flexschläuchen und Ventilen gewährleistet eine schnelle und saubere Installation. Die Versorgung der Steuereinheit erfolgt mit 230 V AC.

Spezifikationen Anfrage

Heizung
Leichte Kühlung
Niedriger Stromverbrauch
Synergie der Wärmepumpe

KORAWALL Optimal-R WRO	verzinkter, lackierter Stahl in RAL 9016
Höhe [mm]	600
Breite [mm]	135
Länge [mm]	600, 750, 1 000, 1 250, 1 500, 1 750, 2 000
Wärmeleistung [W]	von 268 bis 7 173 W
Kühlleistung [W]	bis 1 419 W
Höhe des Wärmetauschers [mm]	240
Breite des Wärmetauschers [mm]	60
Max. Betriebsdruck [MPa]	1,2 MPa
Max. Betriebstemperatur [°C]	90 °C
Oberflächentemperatur [°C]	40 °C
Anschluss an das Heizsystem	innen G ½" oder G ¾″
Anschlussart	unten (rechts oder links)

Nachkühlung ist nur in der kondensatfreien Zone möglich, d.h. oberhalb der Taupunkttemperatur. Der Körper hat keinen eingebauten Kondensatablauf

Wärmeleistungen [W] bei t1/t2/ti / EN 16430.

Heizleistung
Leistung der Kühlung

Heizleistung

Einlasstemperatur in °C

Auslass-Temperatur in °C

Lufttemperatur in °C

ΔT

Tiefe 600 / Breite 130
Länge	Drehzahlstufe	Heizleistung	Leistungsaufnahme [W]	Akustischer Druck [dB(A)]	Akustische Leistung [dB(A)]
600	0		0	-	-
600	1		4,2	18,7	26,7
600	2		7,5	36,9	44,9
600	3		15,2	48,4	56,4
750	0		0	-	-
750	1		3,7	21,2	29,2
750	2		6,1	37,4	45,4
750	3		11,1	47,5	55,5
1000	0		0	-	-
1000	1		4,6	25,5	33,5
1000	2		9,4	38,6	46,6
1000	3		19	46,5	54,5
1250	0		0	-	-
1250	1		6,3	25,4	33,4
1250	2		19,9	40,2	48,2
1250	3		22,2	43,3	51,3
1500	0		0	-	-
1500	1		10,2	27,4	35,4
1500	2		25,5	42,2	50,2
1500	3		25,5	42,5	50,5
1750	0		0	-	-
1750	1		6,7	28,1	36,1
1750	2		15,7	42,2	50,2
1750	3		33,8	44,9	52,9
2000	0		0	-	-
2000	1		8,4	28,7	36,7
2000	2		26,2	42,1	50,1
2000	3		37	46,4	54,4

Leistung der Kühlung

Einlasstemperatur in °C

Auslass-Temperatur in °C

Lufttemperatur in °C

ΔT

Tiefe 600 / Breite 130
Länge	Drehzahlstufe	Leistung der Kühlung	Leistungsaufnahme [W]	Akustischer Druck [dB(A)]	Akustische Leistung [dB(A)]
600	0	-	0	-	-
600	1		4,2	18,7	26,7
600	2		7,5	36,9	44,9
600	3		15,2	48,4	56,4
750	0	-	0	-	-
750	1		3,7	21,2	29,2
750	2		6,1	37,4	45,4
750	3		11,1	47,5	55,5
1000	0	-	0	-	-
1000	1		4,6	25,5	33,5
1000	2		9,4	38,6	46,6
1000	3		19	46,5	54,5
1250	0	-	0	-	-
1250	1		6,3	25,4	33,4
1250	2		19,9	40,2	48,2
1250	3		22,2	43,3	51,3
1500	0	-	0	-	-
1500	1		10,2	27,4	35,4
1500	2		25,5	42,2	50,2
1500	3		25,5	42,5	50,5
1750	0	-	0	-	-
1750	1		6,7	28,1	36,1
1750	2		15,7	42,2	50,2
1750	3		33,8	44,9	52,9
2000	0	-	0	-	-
2000	1		8,4	28,7	36,7
2000	2		26,2	42,1	50,1
2000	3		37	46,4	54,4

Vormontage für Rekonstruktionsgeräte WRO

Wir empfehlen, das Wandgerät an der Wand 100 mm über dem Boden zu platzieren.
Die Vormontage ist ausschließlich für Rekonstruktionsgeräte verfügbar und kann über den Bestellcode der jeweiligen Ausführung ausgewählt werden.
In dieser Ausführung wird der Konvektor werkseitig vollständig mit allen Komponenten gemäß der gewählten Konfiguration ausgestattet (z. B. Ventilen, Flexschläuchen, Stellantrieben usw.) und montagefertig geliefert.
Vor der Inbetriebnahme sind jedoch eine Dichtheitsprüfung aller Verbindungen sowie eine Druckprüfung des Heizsystems durchzuführen. Die Durchführung dieser Prüfungen liegt ausschließlich in der Verantwortung des Kunden.
Für die Dichtheit der im Rahmen der Vormontage hergestellten Verbindungen übernimmt der Hersteller keine Gewährleistung.

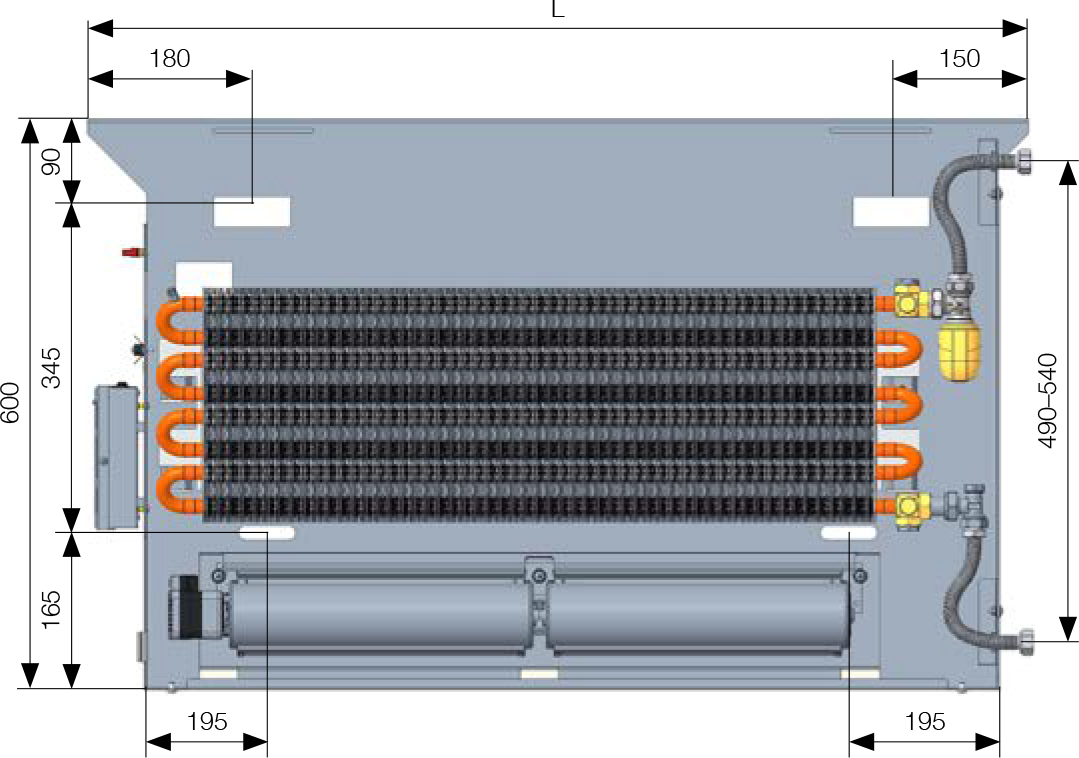

Befestigungsschema WRO

Übersicht der Regelungen für Rekonstruktionskonvektoren KORAWALL WRO

Der Wandkonvektor KORAWALL Optimal-R WRO ist in zwei Regelungsvarianten erhältlich, die sich in der Ausstattung und den Möglichkeiten der Leistungsregelung unterscheiden. Die Auswahl der jeweiligen Variante erfolgt über den Bestellcode.
Die Regelung R ist die Grundvariante mit Fokus auf präzisere Temperaturregelung und höheren Bedienkomfort. Sie ist für die Verwendung mit elektronischen Raumthermostaten bestimmt, die eine stufenlose Leistungsregelung und erweiterte Funktionen (z. B. Zeitprogramme)
ermöglichen.
Die Regelung S ist für Lösungen mit Thermostatkopf oder in Kombination mit thermoelektrischem Antrieb und Raumthermostat bestimmt und bietet erweiterte Möglichkeiten der Kombination von Regelungselementen. Das Gerät ist mit einem Fühler zur proportionalen Messung des Wärmeverbrauchs ausgestattet, wobei der Ventilator in diesem Fall auf eine vorgegebene Leistungsstufe eingestellt ist. Die Einstellung basiert auf der Projektdokumentation unter Berücksichtigung der geforderten Heizleistung und der akustischen Parameter.

Die einzelnen Regelungselemente sowie die Art der Ausstattung des Konvektors (z. B. Ventile, Flexschläuche oder Fühler) können entsprechend den Projektanforderungen über den Bestellcode oder als optionales Zubehör gewählt werden.

info
Garantie und Haftung für Vormontage / Verpackung

Der Lieferant haftet für die fachgerechte Ausführung der Vormontage der Flexschläuche sowie des weiteren zugehörigen Zubehörs des Produkts im Umfang der werkseitig durchgeführten Arbeiten. Sämtliche vormontierten Verbindungen werden vor dem Versand geprüft. Für die Dichtheit und die ordnungsgemäße Funktion des Heizsystems nach der endgültigen Installation ist das Montageunternehmen verantwortlich, das den Anschluss des Produkts an das Heizsystem ausführt. Die Gewährleistung erstreckt sich nicht auf Mängel, die durch unsachgemäße Handhabung, fehlerhafte Montage, Überdrehen oder Beschädigung von Gewinden, die Verwendung ungeeigneter Dichtungsmaterialien, die Überschreitung der zulässigen Betriebsparameter oder Eingriffe Dritter verursacht werden. Nach der Installation sind eine Dichtheitsprüfung sowie eine Druckprüfung gemäß den geltenden technischen Vorschriften und Montageanweisungen durchzuführen.

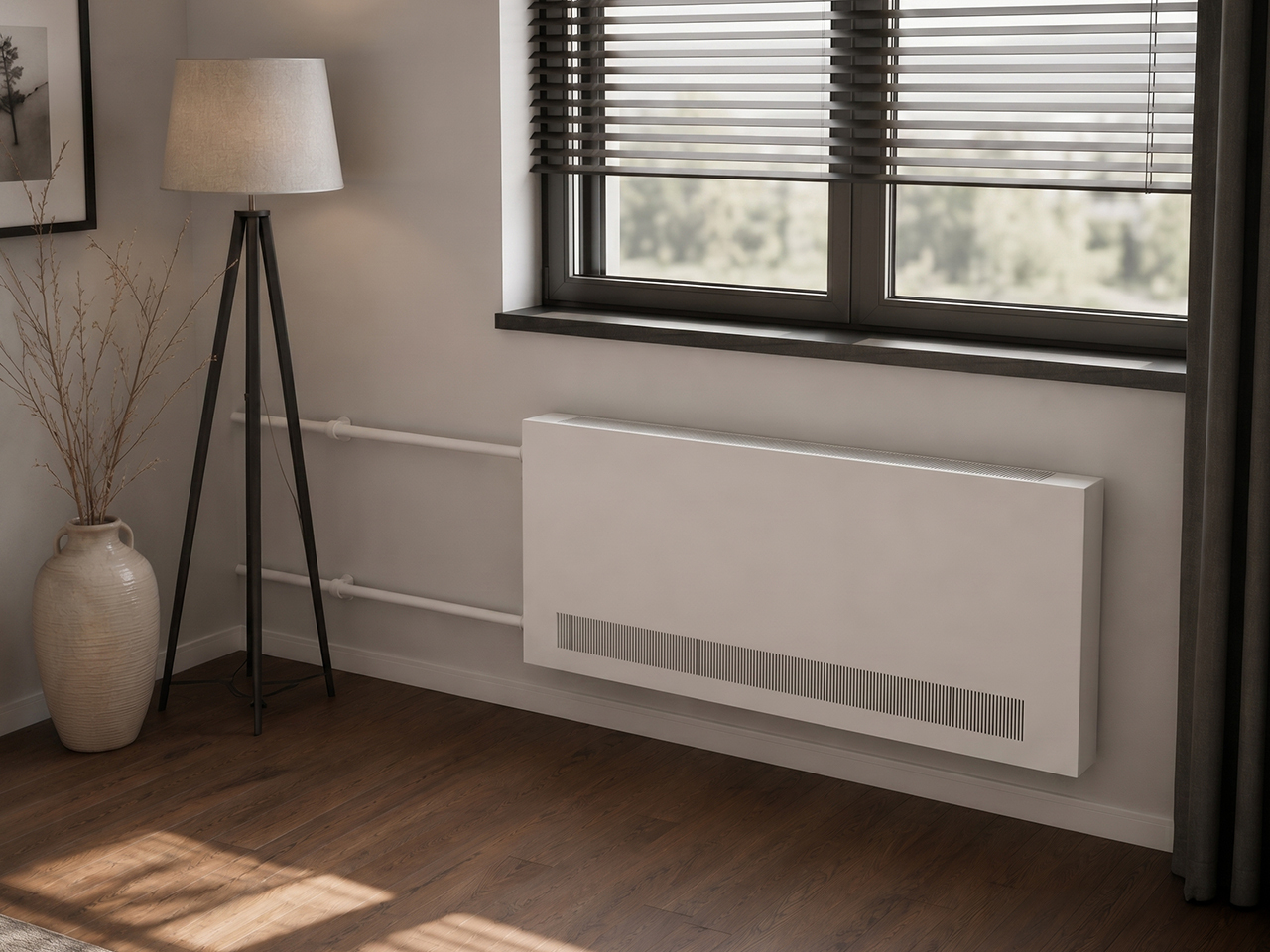

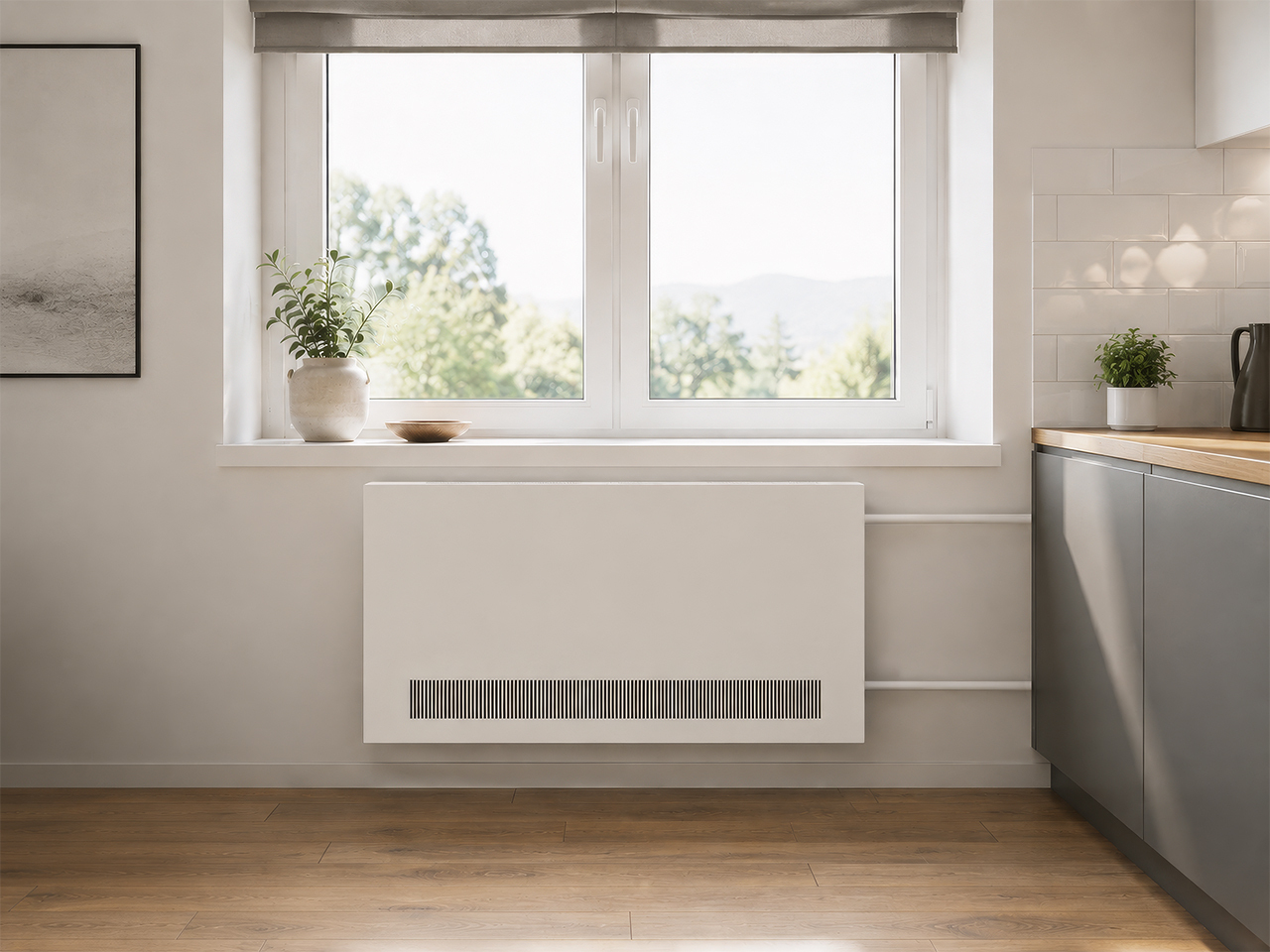

Galerie

BESTELLCODE

Beispiel des Bestellcodes: WRO-150/60/13-V51NSPBP-10-R0T

Rekonstruktions-Wandkonvektor KORAWALL Optimal-R WRO, Länge 150 cm, Höhe 60 cm, Breite 13 cm. Rücklauf-Wärmetauscher, lackiert RAL 9005, ausgestattet mit Flexschläuchen mit Innengewinde G ½", ohne Vormontage, ausgestattet mit druckunabhängigem Ventil, Anschluss seitlich rechts. Farbe der gesamten Ummantelung mit geprägtem Gitter – Weiß RAL 9016. Regelung R0, Festanschluss an 230 V.

KORAWALL	Rekon-struktions	Typ		Länge/Höhe/Breite (cm)		Typ Anschluss	Farbe des Wärmetauschers	Anschluss der Flexschläuche	Ventil	Ausführung	Rosttyp	Anschlußart	Anschlu-ßseite		Farbcode		Regelung	Anschluss
W	R	O	-	· · ·/60/13	-	V	5	1	R	S	P	B	P	-	10	-	R0	T
		Optimal-R				Rückschlag	schwarz RAL 9005	1 G ½" ohne Vormontage 2 G ½" mit Vormontage 3 G ¾" ohne Vormontage 4 G ¾" mit Vormontage	R Eckaus-ührung N Druckun- abhängig	Standard	Perforation	seitlich	P Rechts L Links		10 RAL 9016 39 matt RAL 9005 ** RAL - Code 99 andere RAL-Farbe		Regelung 24 V DC	T Festan schluss C 230-V Kabel

Zurück zum Übersicht

Kontaktieren Sie uns

Für mehr Informationen kontaktieren Sie uns

KORAWALL Optimal-R WRO

Heizleistung

Leistung der Kühlung

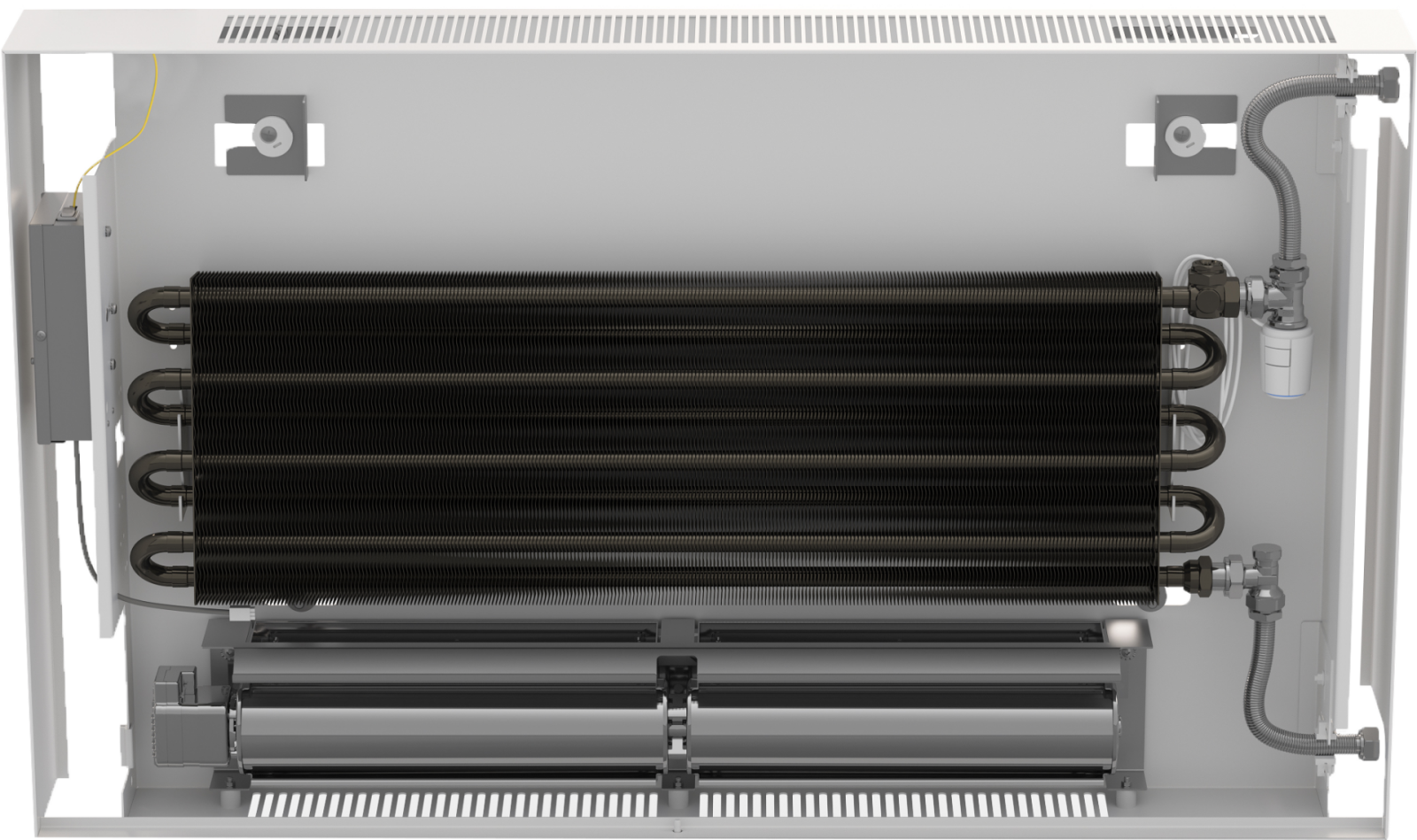

Aufbau des Konvektors
