KORAWALL Optimal WKO

Standardausführung

Die Wandkonvektoren von KORAWALL Optimal WKO sind ein traditionelles Produkt, das weltweit viele zufriedene Kunden gefunden hat. Sie zeichnen sich durch ein modernes Design, eine einfache Installation und einen wirtschaftlichen Betrieb aus und sind sowohl für private als auch für gewerbliche Räume geeignet. Zu den wichtigsten Vorteilen gehört die hohe Wärmeleistung auch bei kleinen Abmessungen. Die niedrige Oberflächentemperatur, die maximal 40 °C erreicht, sorgt für Sicherheit bei der Nutzung. Außerdem findet keine Wärmeabgabe an die Wände statt, was zu einer effizienten Energienutzung beiträgt.

Spezifikationen Anfrage
KORAWALL WKO-100-45-08
  • Heizung
  • Natürliche Konvektion
Höhe (mm) 450, 600 (mm)
Tiefe (mm) 130 (mm)
Länge (mm) 400, 600, 800, 1000, 1200, 1400, 1600, 1800, 2000 (mm)
Leistung (W) von 163 bis 1 919 (W)
Max. Betriebsdruck (MPa) 1,2 (MPa)
Max. Betriebstemperatur 90° C
Max. Oberflächentemperatur 40° C  abhängig von der Wassereintrittstemperatur
Anschlussgewinde innen G 1/2“
Anschlussart seitlich, von unten

Wärmeleistungen [W] bei t1/t2/ti / EN 16430.

KORAWALL Optimal WKO / Höhe 450 / Tiefe 130

Heizleistung

ΔT = 50 °C Länge [mm] Temperatur-Exponent
Tiefe
[mm]		 Höhe
[mm]		 400 600 800 1000 1200 1400 1600 1800 2000
130 450 163 360 556 753 949 1146 1342 1539 1735 1,4117
ΔT = 50 °C Länge [mm] Temperatur-Exponent
Tiefe
[mm]		 Höhe
[mm]		 400 600 800 1000 1200 1400 1600 1800 2000
130 600 180 398 615 833 1050 1267 1485 1702 1919 1,4225

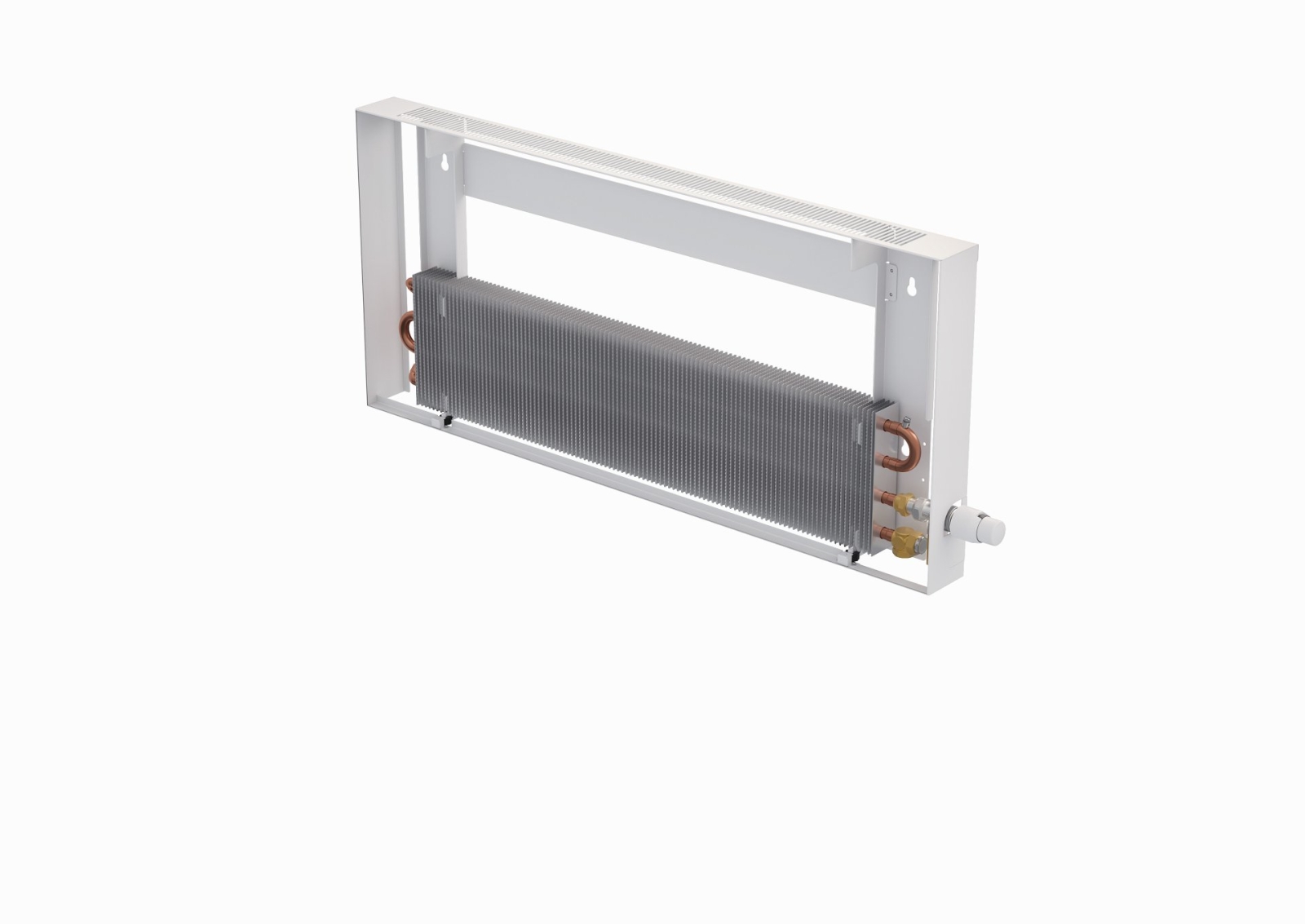

KONVEKTORZUSAMMENSETZUNG


 WKOWKW_-_ROZPAD
Inhalt der Standardlieferung
1 Ummantelung aus verzinktem Stahlblech lackiert in RAL 9016 weiß
2 Halterung für die Befestigung des Gehäuses an die Wand
3 Al/Cu-Wärmetauscher mit niedrigem Wassergehalt, Entlüftungsventil und einzigartig geformten Lamellen für höhere Wärmeleistung
4 Thermostatisches Axialventil
5 Verlängerungsstück
6 Magnetischer Seitendeckel in Ummantelungsfarbe
  Installations- und Wartungsanleitung Verpackung in einem Karton

Optionales Zubehör

7 Thermostatkopf
  Andere Ummantelungsfarbe lt. RAL-Farbpalette
  Raumthermostat SIEMENS RAA21 oder SIEMENS RDE 100.1
  Thermoelektrischer Stellantrieb TEP 230 oder TEP 24
  Thermostatkopf mit Kapillare


infoIm Falle einer sehr geringen Temperaturdifferenz oder einer unzureichenden Heizleistung des Konvektors mit natürlicher Konvektion empfehlen wir die Verwendung eines Konvektors mit erzwungener Konvektion aus der Reihe KORAWALL WV
TYPENÜBERSICHT KORAWALL Optimal WKO

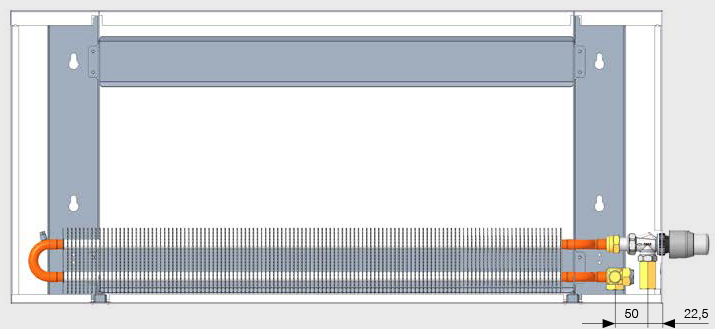

                                  KORAWALL WKO-100-45-13_bok                 KORAWALL WKO-100-45-13_čelo

Die Maße sind in mm angegeben
Installationsanweisungen
  • Die KORAWALL Wandkonvektoren empfehlen wir an einer Außenwand in einem Mindestabstand von 100 mm über dem Fußboden zu montieren. Die Konvektoren werden komplett montiert geliefert und mit Dübeln, Schrauben sowie speziellen Konsolen, die zum Lieferumfang gehören, an der Wand befestigt. Die Befestigungsart ist in der Montagezeichnung dargestellt.

WKO,WKP_montážKORAWALL-WKO-okno-kuchyně

















  • Für den fachgerechten Anschluss an das Heizsystem muss der Konvektor mit einem Axialventil und einem Verlängerungsstück ausgestattet werden, die im Lieferumfang enthalten sind.
  • Um eine optimale Leistung sicherzustellen, sollten Wärmetauscher und Verkleidung vor Verschmutzungen geschützt werden. Darüber hinaus ist eine regelmäßige Wartung erforderlich, insbesondere die Reinigung des Wärmetauschers und der Ventilatoren.
  • Bei sehr niedrigen Systemtemperaturen oder wenn eine höhere Heizleistung erforderlich ist, empfehlen wir den Einsatz eines Gebläsekonvektors aus der Baureihe KORAWALL WV.
  • Detaillierte Informationen zur Installation, Befestigung und Wartung der KORAWALL Wandkonvektoren finden Sie in der Montageanleitung.

Galerie

KORAWALL-WKO
KORAWALL-WKO

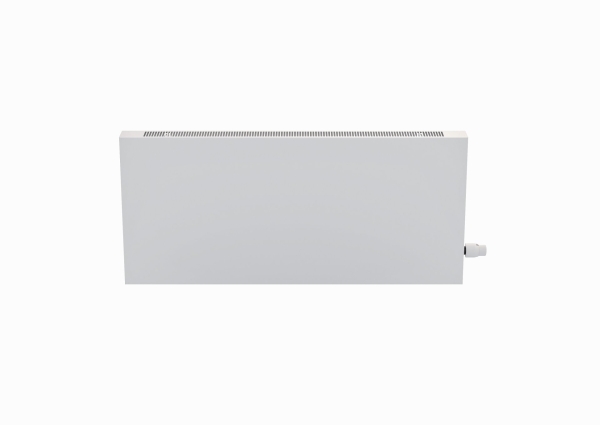

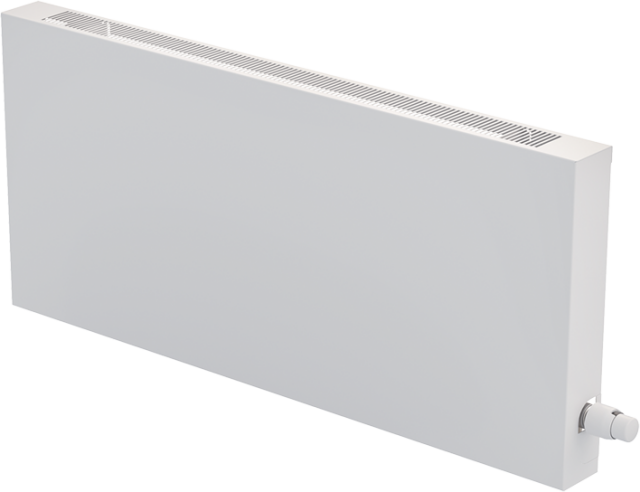

KORAWALL WKO-100-45-08
KORAWALL WKO-100-45-08
KORAWALL WKO-100-45-08
KORAWALL WKO-100-45-08

BESTELLCODE

Beispiel des Bestellcodes: WKO-120/45/13-V1SPSP-10

Wandkonvektor KORAWALL Optimal WKO, Länge 120 cm, Höhe 45 cm, Breite 13 cm, mit reversiblem, unlackiertem Wärmetauscher, Farbe der gesamten Verkleidung mit geprägtem Gitter – weiß RAL 9016, unten rechts Anschluss.

KORAWALL Natürliche
Konvektion		 Typ   Länge/Höhe/Breite (cm)   Typ
Anschluss		 Farbe des Wärmetauschers Material der Ausführung  Rosttyp Anschlussart Anschlussseite   Farbcode
W K O - 120/45/13 - V 1 S P S P - 39
    Optimal
 		 Rücklauf 1 Ohne Farbe
5 Schwarz RAL 9005​		 S - Stahl
L - LINE		 Perforation Unten P - rechts
L - links		   10 RAL 9016
39 RAL 9005 schwarz matt
** RAL - Code
99 andere RAL-Farbe
