KORAWALL Power WKW

mit doppeltem Wärmetauscher

Die Wandkonvektoren von KORAWALL  Power WKW sind ein traditionelles Produkt, das weltweit viele zufriedene Kunden gefunden hat. Sie zeichnen sich durch ein modernes Design, eine einfache Installation und einen wirtschaftlichen Betrieb aus und sind sowohl für private als auch für gewerbliche Räume geeignet. Zu den wichtigsten Vorteilen gehört die hohe Wärmeleistung auch bei kleinen Abmessungen. Die niedrige Oberflächentemperatur, die maximal 40 °C erreicht, sorgt für Sicherheit bei der Nutzung. Außerdem findet keine Wärmeabgabe an die Wände statt, was zu einer effizienten Energienutzung beiträgt.

Spezifikationen Anfrage
KORAWALL WKW-100-45-13
  • Heizung
  • Natürliche Konvektion
  • Höhere Leistungsabgabe
Höhe (mm) 450, 600 (mm)
Tiefe (mm) 80,130 (mm)
Länge (mm) 400, 600, 800, 1000, 1200, 1400, 1600, 1800, 2000 (mm)
Leistung (W) von 136 bis 2 469 (W
Max. Betriebsdruck (MPa) 1,2 (MPa)
Max. Betriebstemperatur 90° C
Max. Oberflächentemperatur 40° C  abhängig von der Wassereintrittstemperatur
Anschlussgewinde innen G 1/2“
Anschlussart seitlich, von unten

Wärmeleistungen [W] bei t1/t2/ti / EN 16430.

KORAWALL Power WKW / Höhe 450 / Tiefe 80

Heizleistung

ΔT = 50 °C Länge [mm] Temperatur-Exponent
Tiefe
[mm]		 Höhe
[mm]		 400 600 800 1000 1200 1400 1600 1800 2000
80 450 136 263 390 517 644 771 898 1025 1152 1,338
ΔT = 50 °C Länge [mm] Temperatur-Exponent
Tiefe
[mm]		 Höhe
[mm]		 400 600 800 1000 1200 1400 1600 1800 2000
130 450 219 483 748 1012 1276 1540 1804 2068 2333 1,3699
ΔT = 50 °C Länge [mm] Temperatur-Exponent
Tiefe
[mm]		 Höhe
[mm]		 400 600 800 1000 1200 1400 1600 1800 2000
80 600 148 287 425 564 702 841 979 1118 1256 1,3462
ΔT = 50 °C Länge [mm] Temperatur-Exponent
Tiefe
[mm]		 Höhe
[mm]		 400 600 800 1000 1200 1400 1600 1800 2000
130 600 232 512 791 1071 1351 1630 1910 2190 2469 1,3573

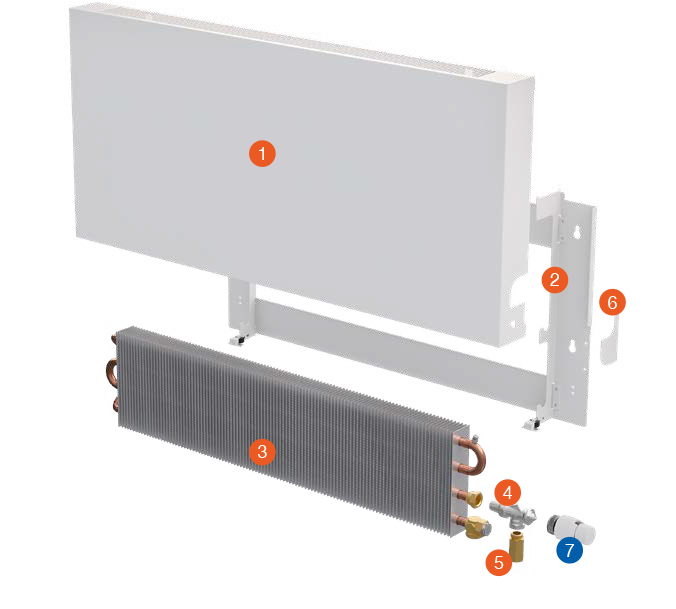

KONVEKTORZUSAMMENSETZUNG


 WKOWKW_-_ROZPAD
Inhalt der Standardlieferung
1 Ummantelung aus verzinktem Stahlblech lackiert in RAL 9016 weiß
2 Halterung für die Befestigung des Gehäuses an die Wand
3 Al/Cu-Wärmetauscher mit niedrigem Wassergehalt, Entlüftungsventil und einzigartig geformten Lamellen für höhere Wärmeleistung
4 Thermostatisches Axialventil
5 Verlängerungsstück
6 Magnetischer Seitendeckel in Ummantelungsfarbe
 Installations- und Wartungsanleitung Verpackung in einem Karton

Optionales Zubehör

7 Thermostatkopf
  Andere Ummantelungsfarben lt. RAL-Farbpalette
  Raumthermostat SIEMENS RAA21 oder SIEMENS RDE 100.1
  Thermoelektrischer Stellantrieb TEP 230 oder TEP 24
  Thermostatkopf mit Kapillare


infoIm Falle einer sehr geringen Temperaturdifferenz oder einer unzureichenden Heizleistung des Konvektors mit natürlicher Konvektion empfehlen wir die Verwendung eines Konvektors mit erzwungener Konvektion aus der Reihe KORAWALL WV
TYPENÜBERSICHT
BREITE 80 mm     BREITE 130 mm     HÖHE 450 mm; 600 mm

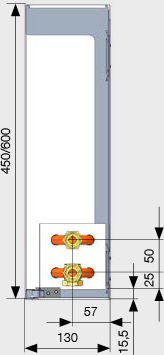

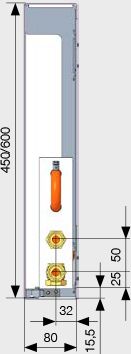

KORAWALL WKW-100-45-08_bok KORAWALL WKO-100-45-13_bok

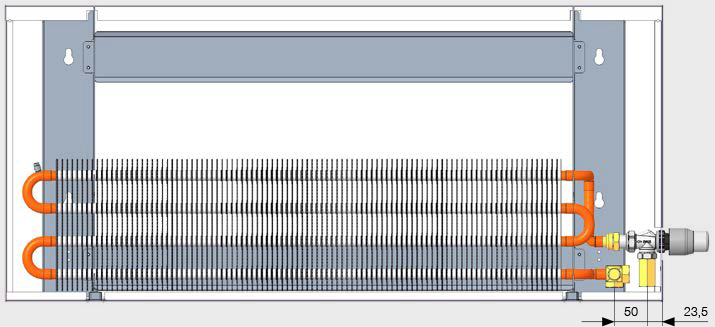

KORAWALL WKW-100-45-08_čelo

Die Maße sind in mm angegeben.
Installationsanweisungen
  • Die KORAWALL Wandkonvektoren empfehlen wir an einer Außenwand in einem Mindestabstand von 100 mm über dem Fußboden zu montieren. Die Konvektoren werden komplett montiert geliefert und mit Dübeln, Schrauben sowie speziellen Konsolen, die zum Lieferumfang gehören, an der Wand befestigt. Die Befestigungsart ist in der Montagezeichnung dargestellt.

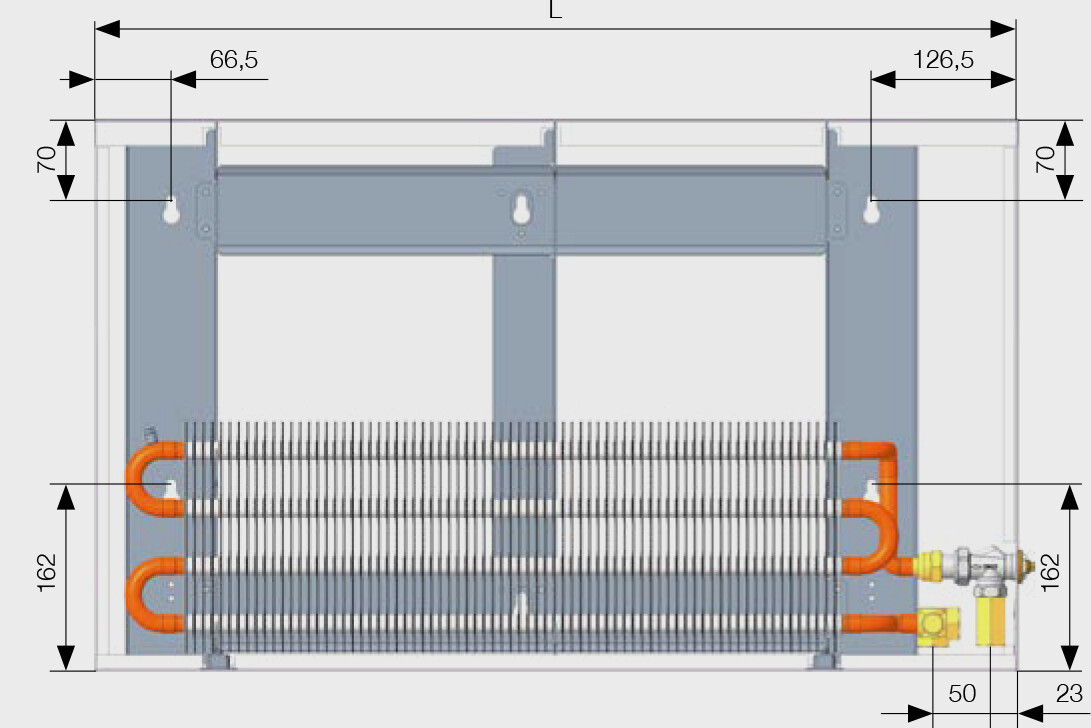

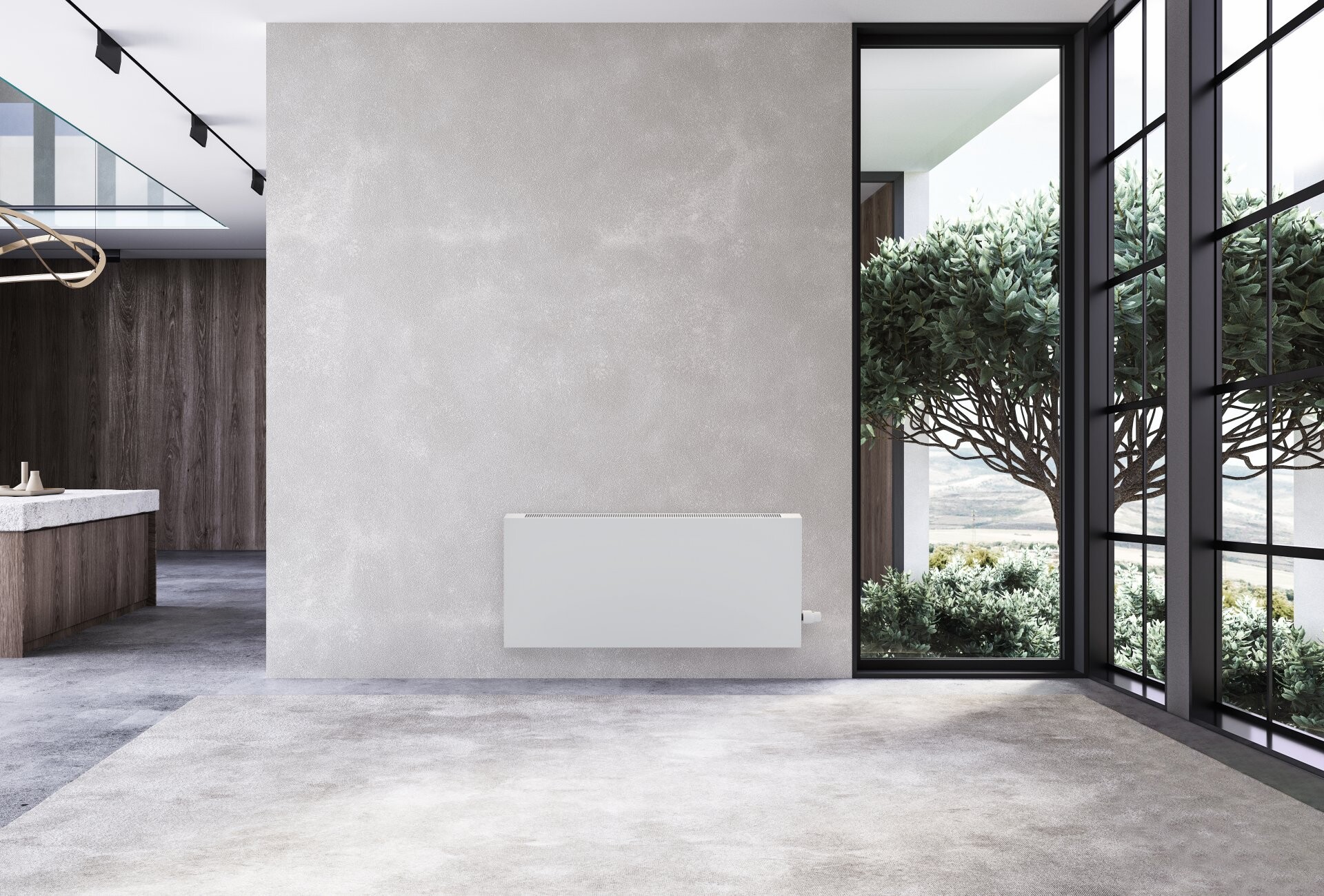

WKO,WKP_montážKORAWALL-WKO-okno-kuchyně

















  • Für den fachgerechten Anschluss an das Heizsystem muss der Konvektor mit einem Axialventil und einem Verlängerungsstück ausgestattet werden, die im Lieferumfang enthalten sind.
  • Um eine optimale Leistung sicherzustellen, sollten Wärmetauscher und Verkleidung vor Verschmutzungen geschützt werden. Darüber hinaus ist eine regelmäßige Wartung erforderlich, insbesondere die Reinigung des Wärmetauschers und der Ventilatoren.
  • Bei sehr niedrigen Systemtemperaturen oder wenn eine höhere Heizleistung erforderlich ist, empfehlen wir den Einsatz eines Gebläsekonvektors aus der Baureihe KORAWALL WV.
  • Detaillierte Informationen zur Installation, Befestigung und Wartung der KORAWALL Wandkonvektoren finden Sie in der Montageanleitung.

Galerie

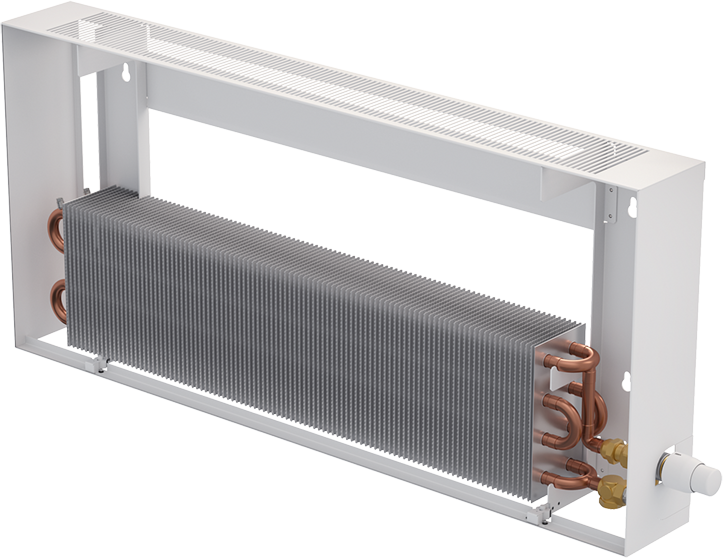

KORAWALL-WKW
KORAWALL-WKW

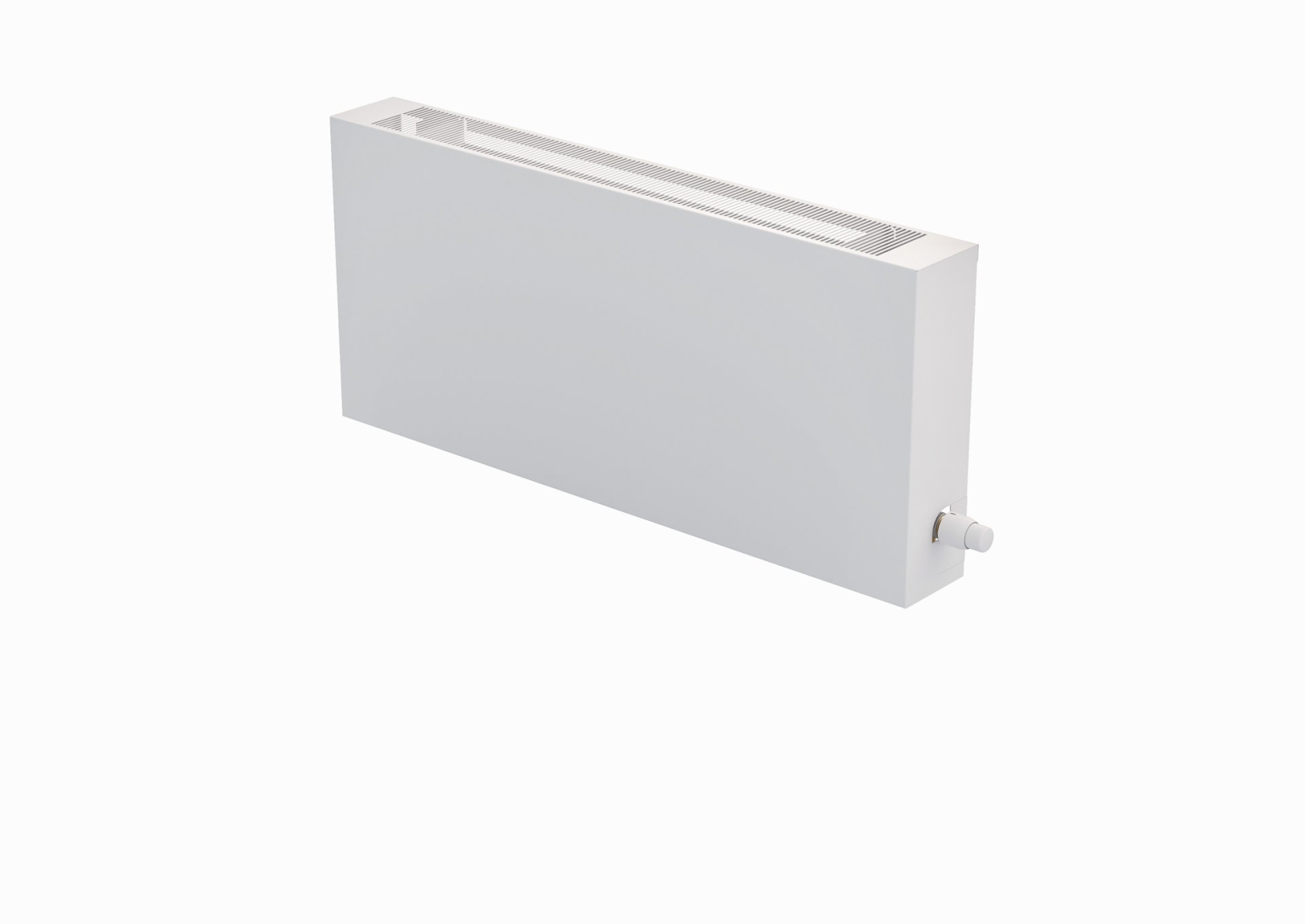

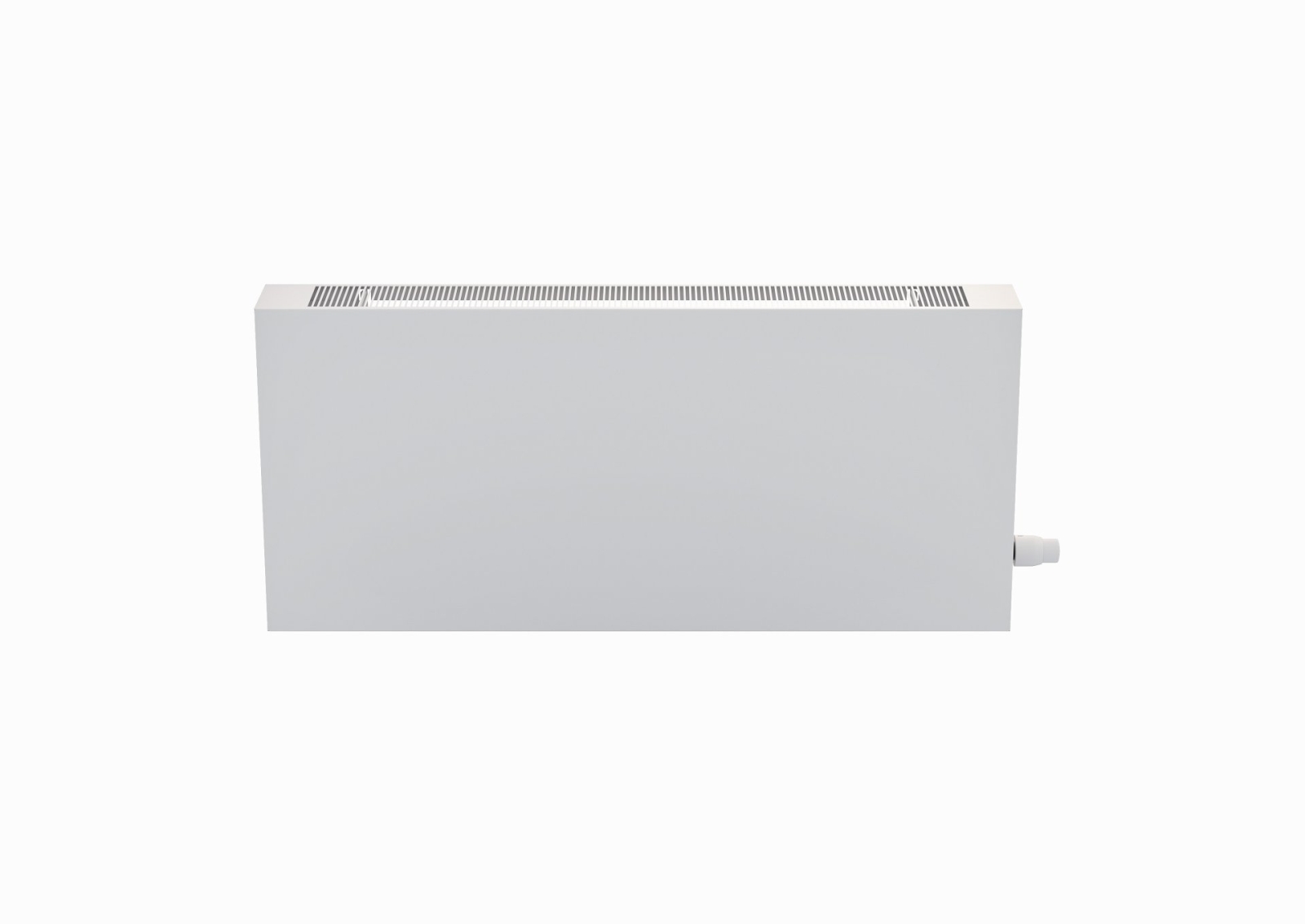

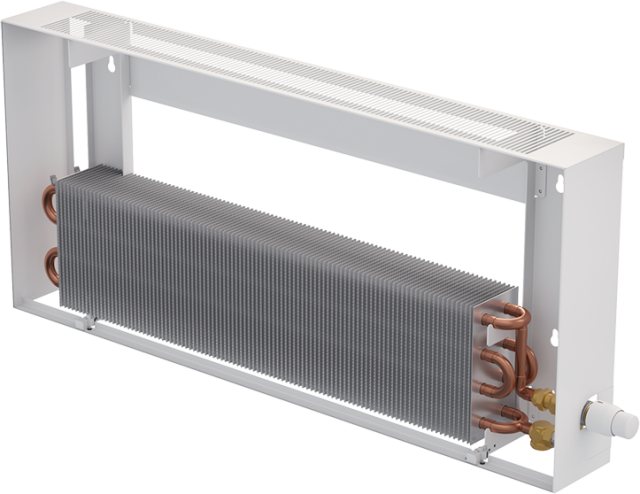

KORAWALL WKW-100-45-13
KORAWALL WKW-100-45-13
KORAWALL WKW-100-45-13
KORAWALL WKW-100-45-13

BESTELLCODE

Beispiel des Bestellcodes: WKW-100/60/08-V1SPSP-39

Wandkonvektor KORAWALL Power WKW, Länge 100 cm, Höhe 60 cm, Breite 8 cm, mit reversiblem, unlackiertem Wärmetauscher, Farbe der gesamten Verkleidung mit geprägtem Gitter – schwarz matt RAL 9005, unten rechts Anschluss.

KORAWALL Natürliche
Konvektion		 Typ   Länge/Höhe/Breite (cm)   Typ
Anschluss		 Farbe des
Wärmetauschers		  Ausführung  Rosttyp Anschluss-
art		 Anschlussseite   Farbcode
W K W - 100/60/08 - V 1 S P S P - 39
    Power
 		 Rücklauf 1 ohne Farbe
5 Schwarz RAL 9005		 S - Stahl
L - LINE		 Perforation Unten P - rechts
L - links		   10 RAL 9016
39 RAL 9005 schwarz matt
** RAL - Code
99 andere RAL-Farbe
