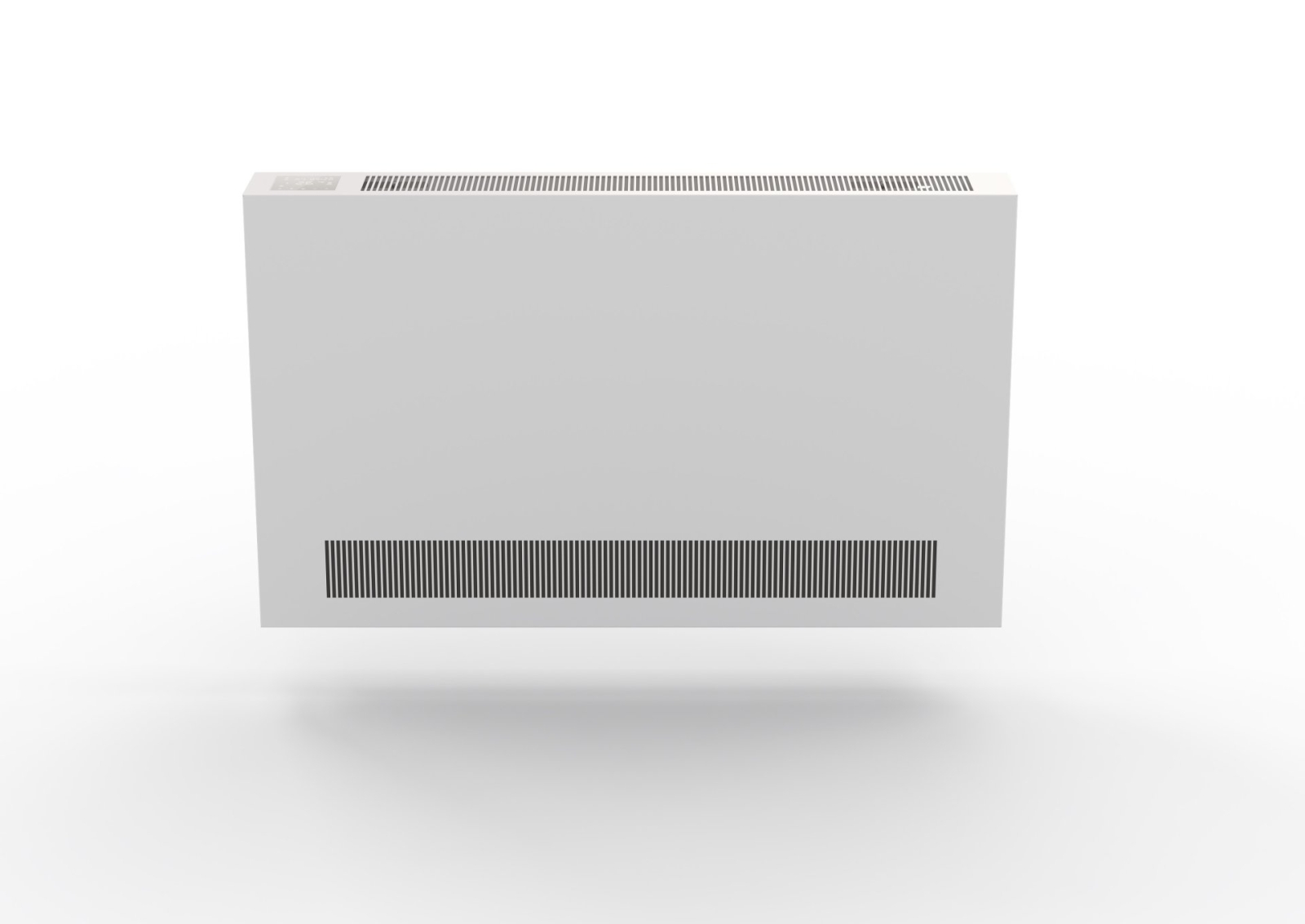

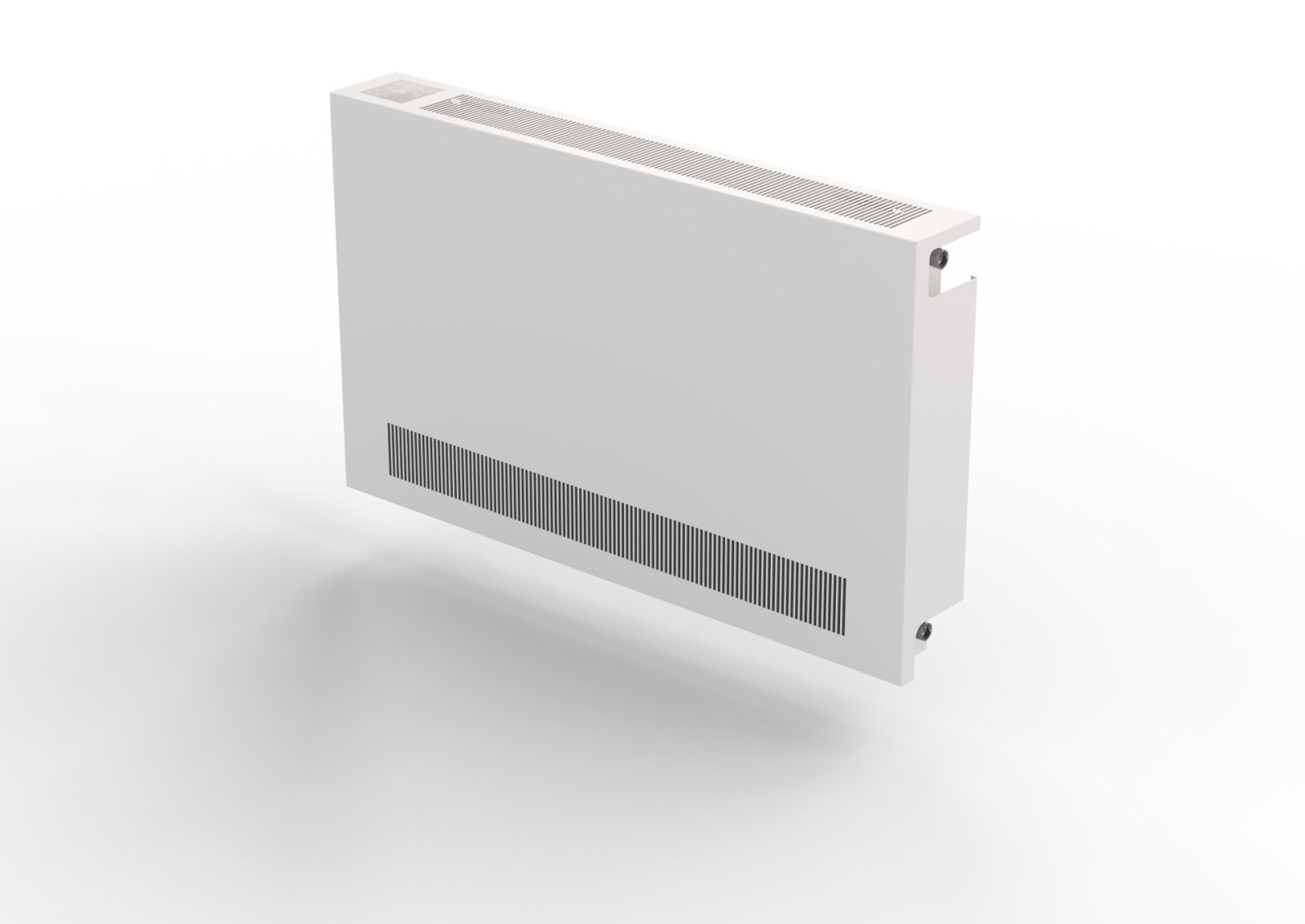

KORAWALL Therm-R WRT

Geeignet für Sanierungen mit Anschlussabstand 50 cm, ausgestattet mit einem Raumthermostat mit LED-Touch-Display

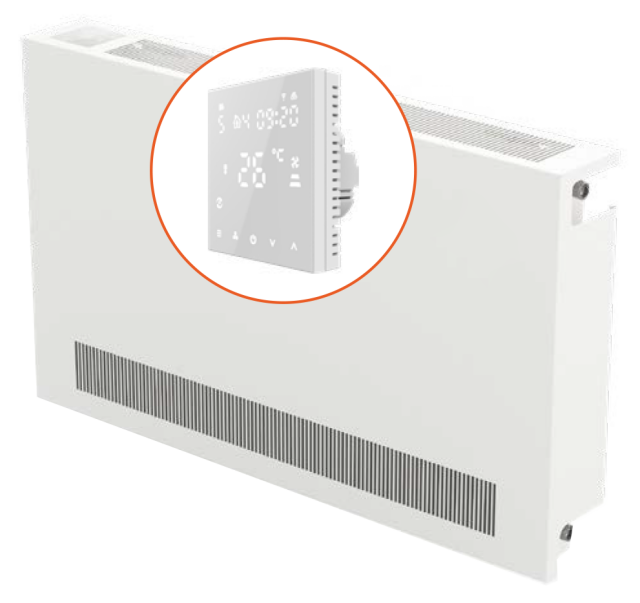

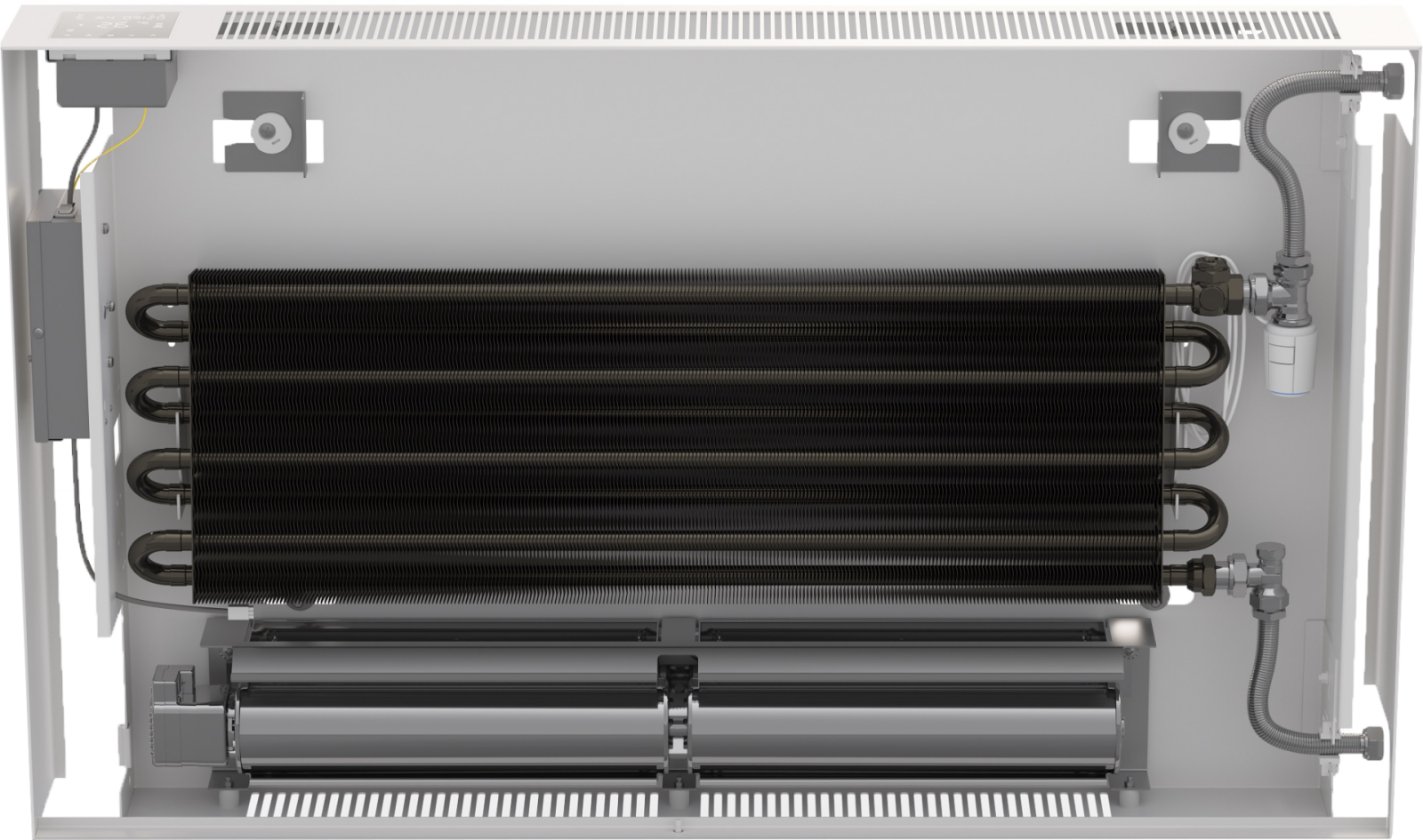

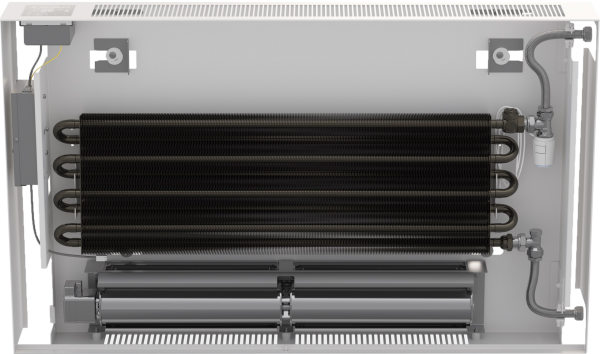

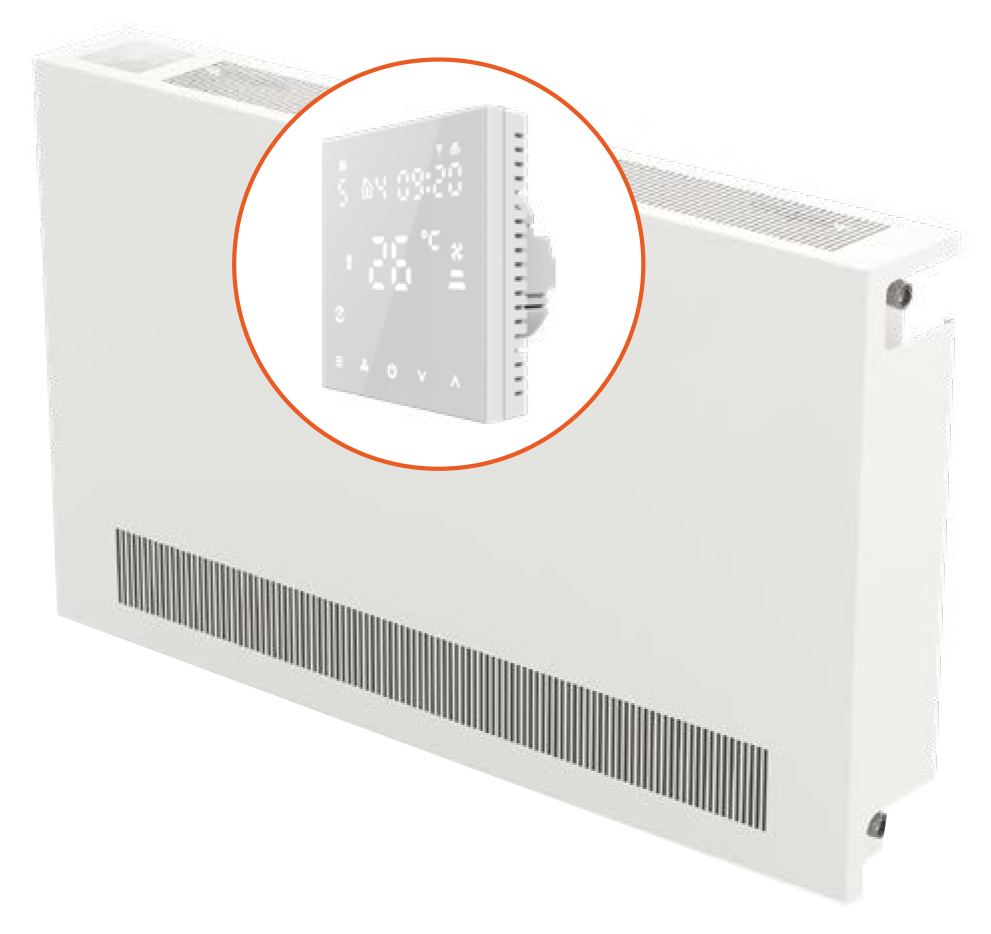

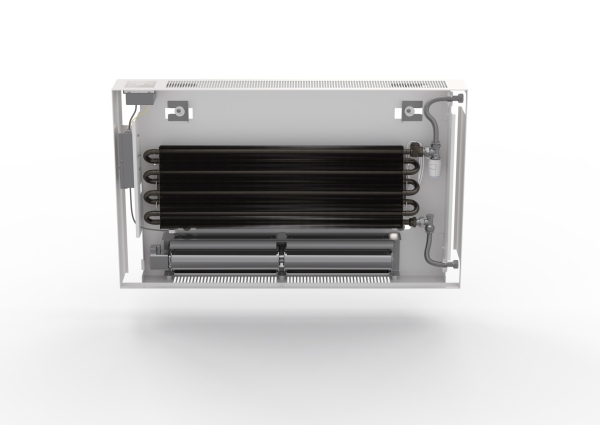

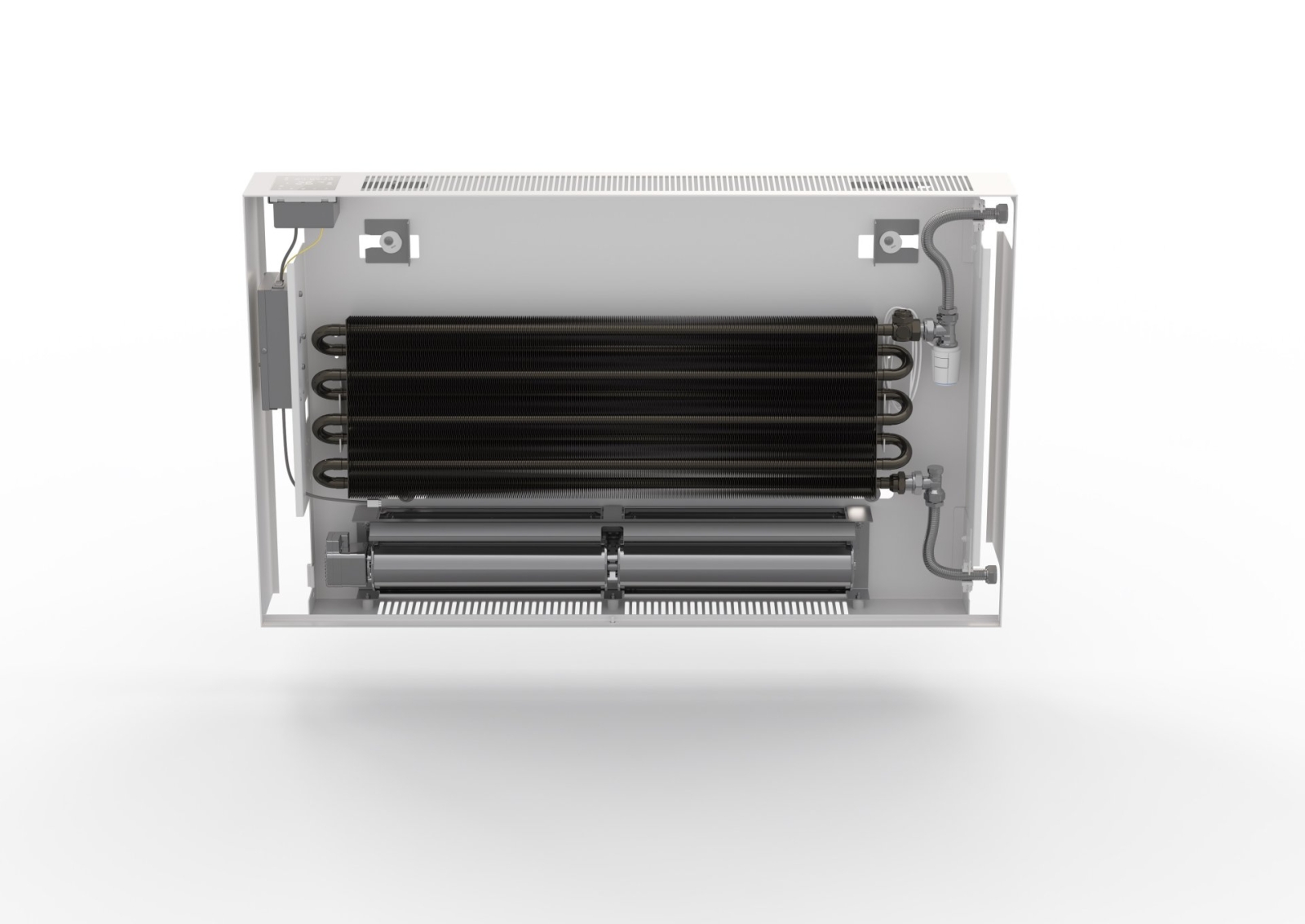

KORAWALL Therm-R WRT ist ein Wandkonvektor mit Ventilator, geeignet für die Sanierung von Heizsystemen in Mehr- und Einfamilienhäusern, der hohe Leistung mit moderner Regelungstechnik kombiniert. Der Anschlussabstand von 50 cm ermöglicht einen schnellen und einfachen Austausch bestehender Heizkörper ohne Eingriffe in die Rohrleitungen. Dank erzwungener Konvektion erreicht der Konvektor hohe Leistungen bei kompakten Abmessungen und geringem Heizwasservolumen. Gleichzeitig zeichnet er sich durch einen leisen Betrieb und einen niedrigen Stromverbrauch aus. Der Konvektor ist mit einem integrierten Thermostat mit Touch-LED-Display sowie mit der Möglichkeit zur Steuerung über WLAN und eine mobile App ausgestattet. Die Konstruktion mit vormontierten Flexschläuchen und Ventilen gewährleistet eine schnelle und saubere Installation. Die Versorgung der Steuereinheit erfolgt mit 230 V AC.

Spezifikationen Anfrage

Heizung
Leichte Kühlung
Synergie der Wärmepumpe

KORAWALL Therm-R WRT	verzinkter, lackierter Stahl in RAL 9016
Höhe [mm]	600
Breite [mm]	135
Länge [mm]	600, 750, 1 000, 1 250, 1 500, 1 750, 2 000
Wärmeleistung [W]	von 268 bis 7 173 W
Kühlleistung [W]	bis 1 419 W
Höhe des Wärmetauschers [mm]	240
Breite des Wärmetauschers [mm]	60
Max. Betriebsdruck [MPa]	1,2 MPa
Max. Betriebstemperatur [°C]	75 °C
Oberflächentemperatur [°C]	40 °C
Anschluss an das Heizsystem	innen G ½" oder G ¾″
Anschlussart	unten (rechts oder links)

Nachkühlung ist nur in der kondensatfreien Zone möglich, d.h. oberhalb der Taupunkttemperatur. Der Körper hat keinen eingebauten Kondensatablauf

Wärmeleistungen [W] bei t1/t2/ti / EN 16430.

Heizleistung
Leistung der Kühlung

Heizleistung

Einlasstemperatur in °C

Auslass-Temperatur in °C

Lufttemperatur in °C

ΔT

Tiefe 600 / Breite 130
Länge	Drehzahlstufe	Heizleistung	Leistungsaufnahme [W]	Akustischer Druck [dB(A)]	Akustische Leistung [dB(A)]
600	0		0	-	-
600	1		5,8	18,7	26,7
600	2		9,1	36,9	44,9
600	3		16,8	48,4	56,4
750	0		0	-	-
750	1		5,4	21,2	29,2
750	2		7,7	37,4	45,4
750	3		12,8	47,5	55,5
1000	0		0	-	-
1000	1		6,3	27,2	33,5
1000	2		11	38,6	46,6
1000	3		20,7	46,5	54,5
1250	0		0	-	-
1250	1		7,9	25,4	33,4
1250	2		21,6	40,2	48,2
1250	3		23,9	43,3	51,3
1500	0		0	-	-
1500	1		11,9	27,4	35,4
1500	2		27,2	42,2	50,2
1500	3		27,2	42,5	50,5
1750	0		0	-	-
1750	1		8,4	28,1	36,1
1750	2		17,3	42,2	50,2
1750	3		35,5	44,9	52,9
2000	0		0	-	-
2000	1		10	28,7	36,7
2000	2		27,9	42,1	50,1
2000	3		38,7	46,4	54,4

Leistung der Kühlung

Einlasstemperatur in °C

Auslass-Temperatur in °C

Lufttemperatur in °C

ΔT

Tiefe 600 / Breite 130
Länge	Drehzahlstufe	Leistung der Kühlung	Leistungsaufnahme [W]	Akustischer Druck [dB(A)]	Akustische Leistung [dB(A)]
600	0	-	0	-	-
600	1		5,8	18,7	26,7
600	2		9,1	36,9	44,9
600	3		16,8	48,4	56,4
750	0	-	0	-	-
750	1		5,4	21,2	29,2
750	2		7,7	37,4	45,4
750	3		12,8	47,5	55,5
1000	0	-	0	-	-
1000	1		6,3	27,2	33,5
1000	2		11	38,6	46,6
1000	3		20,7	46,5	54,5
1250	0	-	0	-	-
1250	1		7,9	25,4	33,4
1250	2		21,6	40,2	48,2
1250	3		23,9	43,3	51,3
1500	0	-	0	-	-
1500	1		11,9	27,4	35,4
1500	2		27,2	42,2	50,2
1500	3		27,2	42,5	50,5
1750	0	-	0	-	-
1750	1		8,4	28,1	36,1
1750	2		17,3	42,2	50,2
1750	3		35,5	44,9	52,9
2000	0	-	0	-	-
2000	1		10	28,7	36,7
2000	2		27,9	42,1	50,1
2000	3		38,7	46,4	54,4

Vormontage für Rekonstruktionsgeräte WRT

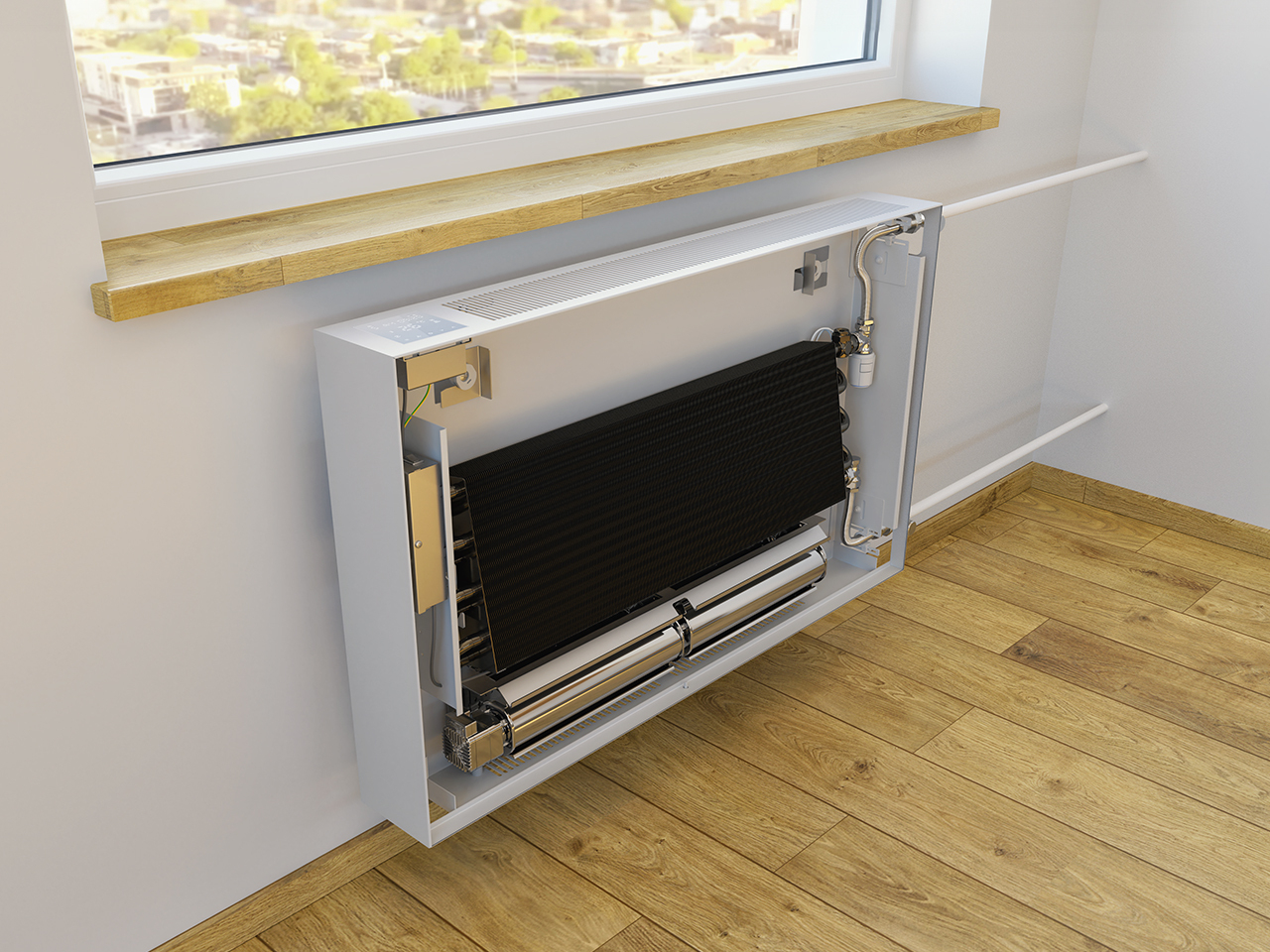

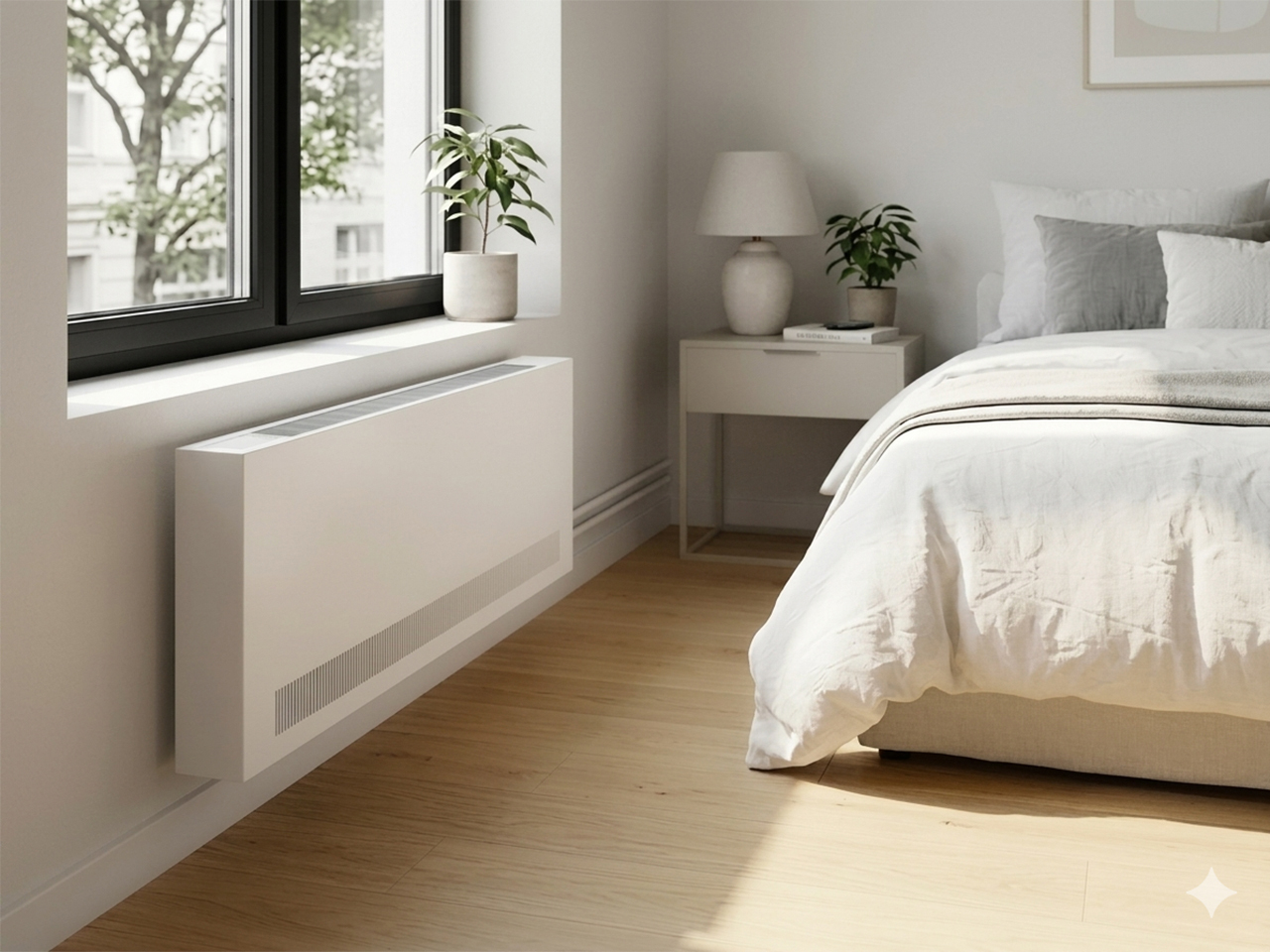

Wir empfehlen, das Wandgerät an der Wand 100 mm über dem Boden zu platzieren.
Die Vormontage ist ausschließlich für Rekonstruktionsgeräte verfügbar und kann über den Bestellcode der jeweiligen Ausführung ausgewählt werden.
In dieser Ausführung wird der Konvektor werkseitig vollständig mit allen Komponenten gemäß der gewählten Konfiguration ausgestattet (z. B. Ventilen, Flexschläuchen, Stellantrieben usw.) und montagefertig geliefert.
Vor der Inbetriebnahme sind jedoch eine Dichtheitsprüfung aller Verbindungen sowie eine Druckprüfung des Heizsystems durchzuführen. Die Durchführung dieser Prüfungen liegt ausschließlich in der Verantwortung des Kunden.
Für die Dichtheit der im Rahmen der Vormontage hergestellten Verbindungen übernimmt der Hersteller keine Gewährleistung.

Befestigungsschema WRT

Übersicht der Regelungen für Rekonstruktionskonvektoren KORAWALL WRT

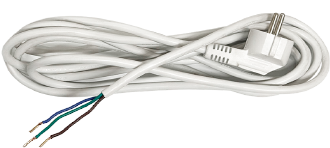

Der Wandkonvektor KORAWALL Therm-R WRT wird mit einer einheitlichen Regelungsvariante R geliefert, die eine komplette Lösung mit integrierter Steuerung darstellt. Die Regelung ist Bestandteil der Standardausstattung des Konvektors und umfasst eine elektronische Steuerung mit integriertem Thermostat, Umgebungstemperaturfühler, thermoelektrischem Antrieb TEP 24, Regelverschraubung und Thermostatventil. Diese Konfiguration gewährleistet eine präzise Temperaturregelung sowie die Leistungssteuerung des Konvektors ohne zusätzliche Regelungselemente. Im Rahmen des Bestellcodes können ausgewählte Ausstattungselemente entsprechend den Projektanforderungen angepasst werden, insbesondere der Typ der Anschluss- Flexschläuche (G ½" oder G ¾"), die Ausführung der Vormontage sowie das NetzKabel 230 V AC. Das Ergebnis ist eine kompakte
und vormontierte Lösung, die die Montage wesentlich vereinfacht und gleichzeitig hohen Benutzerkomfort gewährleistet.

info
Garantie und Haftung für Vormontage / Verpackung

Der Lieferant haftet für die fachgerechte Ausführung der Vormontage der Flexschläuche sowie des weiteren zugehörigen Zubehörs des Produkts im Umfang der werkseitig durchgeführten Arbeiten. Sämtliche vormontierten Verbindungen werden vor dem Versand geprüft. Für die Dichtheit und die ordnungsgemäße Funktion des Heizsystems nach der endgültigen Installation ist das Montageunternehmen verantwortlich, das den Anschluss des Produkts an das Heizsystem ausführt. Die Gewährleistung erstreckt sich nicht auf Mängel, die durch unsachgemäße Handhabung, fehlerhafte Montage, Überdrehen oder Beschädigung von Gewinden, die Verwendung ungeeigneter Dichtungsmaterialien, die Überschreitung der zulässigen Betriebsparameter oder Eingriffe Dritter verursacht werden. Nach der Installation sind eine Dichtheitsprüfung sowie eine Druckprüfung gemäß den geltenden technischen Vorschriften und Montageanweisungen durchzuführen.

Galerie

BESTELLCODE

Beispiel des Bestellcodes: WRT-150/60/13-V52RSPBP-10-R0C

Rekonstruktions-Wandkonvektor KORAWALL Therm-R WRT, Länge 150 cm, Höhe 60 cm, Breite 13 cm. Rücklauf-Wärmetauscher, lackiert RAL 9005, ausgestattet mit Flexschläuchen mit Innengewinde G ½", mit Vormontage, ausgestattet mit Thermostatventil in Eckausführung, Anschluss seitlich rechts. Farbe der gesamten Ummantelung mit geprägtem Gitter – Weiß RAL 9016. Regelung R0, mit AnschlussKabel für 230 V.

KORAWALL	Rekon-struktions	Typ		Länge/Höhe/Breite (cm)		Typ Anschluss	Farbe des Wärmetauschers	Anschluss der Flexschläuche	Ventil	Ausführung	Rosttyp	Anschlußart	Anschlu-ßseite		Farbcode		Regelung	Anschluss
W	R	T	-	· · ·/60/13	-	V	5	1	R	S	P	B	P	-	10	-	R0	T
		Therm-R				Rückschlag	schwarz RAL 9005	1 G ½" ohne Vormontage 2 G ½" mit Vormontage 3 G ¾" ohne Vormontage 4 G ¾" mit Vormontage	R Eckaus-ührung N Druckun- abhängig	Standard	Perforation	seitlich	P Rechts L Links		10 RAL 9016 39 matt RAL 9005 ** RAL - Code 99 andere RAL-Farbe		Regelung 24 V DC	T Festan schluss C 230-V Kabel
