KORAWALL Therm-V   WVT

 mit LED-Touch-Thermostat ausgestattet

Der Wandkonvektor KORAWALL Therm-V WVT ist ein modernes Heizgerät für Niedertemperaturheizungen mit Versorgungsspannung 230 V AC. Er ist mit einem speziell entwickelten Al/Cu-Wärmetauscher lackiert im Farbton RAL 9005 sowie mit energieeffizienten, leisen Ventilatoren ausgestattet, deren Drehzahl über ein Signal 0–10 V DC geregelt wird. Die Regelung der Ventilatoren und der Temperatur erfolgt über einen integrierten elektronischen Raumthermostat mit Touch- LED-Display. Der Konvektor KORAWALL Therm-V WVT erreicht
hohe Heizleistungen auch bei niedrigen Temperaturgefällen und kann im nicht kondensierenden Bereich zur Nachkühlung verwendet werden. Dank seiner Eigenschaften eignet er sich ideal für ein breitesSpektrum von Objekten – von Neubauten und Einfamilienhäusern bishin zu Verwaltungsgebäuden und Sanierungen.

Spezifikationen Anfrage

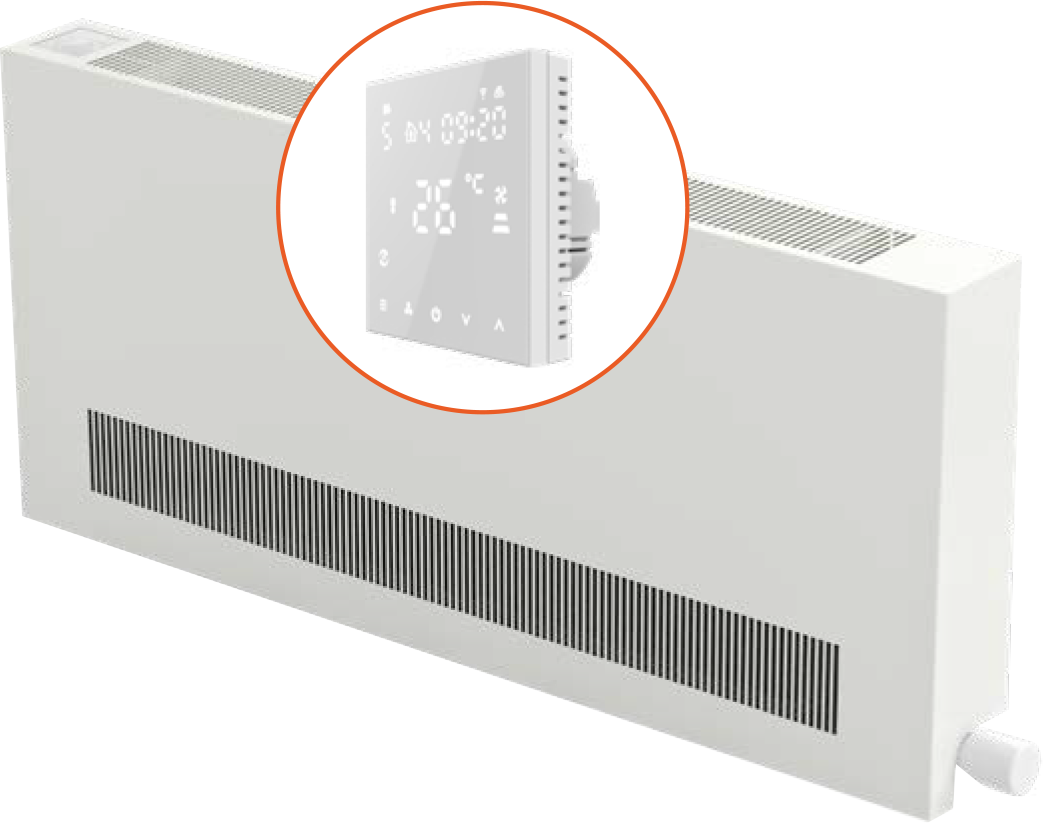

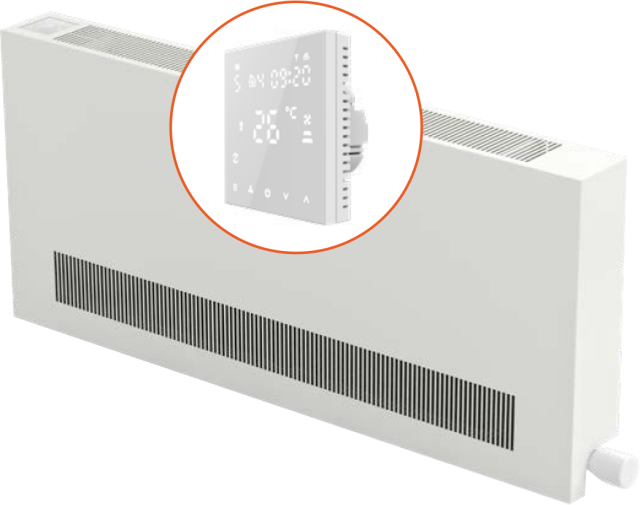

WVT-úvod
  • Heizung
  • Leichte Kühlung
  • Erzwungene Konvektion
KORAWALL  Therm-V  WVT  verzinkter, lackierter Stahl in RAL 9016
Höhe [mm] 450
Breite [mm] 110
Länge [mm] 600, 750, 1 000, 1 250, 1 500, 1 750, 2 000
Wärmeleistung [W] von 190 bis 8 960 W
Kühlleistung [W]  bis 1 419 W
Höhe des Wärmetauschers [mm]  240
Breite des Wärmetauschers [mm] 60
Max. Betriebsdruck [MPa] 1,2 MPa
Max. Betriebstemperatur [°C] 75 °C
Oberflächentemperatur [°C] 40 °C
Anschluss an das Heizsystem innen G ½"
Anschlussart unten (rechts oder links)
info  Nachkühlung ist nur in der kondensatfreien Zone möglich, d.h. oberhalb der Taupunkttemperatur. Der Körper hat keinen eingebauten Kondensatablauf

Wärmeleistungen [W] bei t1/t2/ti / EN 16430.

Heizleistung

Tiefe 450 / Breite 110
Länge Drehzahlstufe Heizleistung Leistungsaufnahme [W] Akustischer Druck [dB(A)] Akustische Leistung [dB(A)]
600 0 0 - -
600 1 2 23,2 31,2
600 2 3 32,3 40,3
600 3 6 40,8 48,8
750 0 0 - -
750 1 2 24,9 32,9
750 2 3 34 42
750 3 7 42,3 50,3
1000 0 0 - -
1000 1 3 26,3 34,3
1000 2 4 35,2 43,2
1000 3 10 43,9 51,9
1250 0 0 - -
1250 1 3 26,7 34,7
1250 2 5 35,3 43,3
1250 3 11 44,9 52,9
1500 0 0 - -
1500 1 4 28,7 36,7
1500 2 8 37,4 45,4
1500 3 19 46,4 54,4
1750 0 0 - -
1750 1 5 30,2 38,2
1750 2 9 38,9 46,9
1750 3 22 47,6 55,6
2000 0 0 - -
2000 1 5 30,5 38,5
2000 2 10 39 47
2000 3 23 48,2 56,2

Leistung der Kühlung

Tiefe 450 / Breite 110
Länge Drehzahlstufe Leistung der Kühlung Leistungsaufnahme [W] Akustischer Druck [dB(A)] Akustische Leistung [dB(A)]
600 0 0 - -
600 1 2 23,2 31,2
600 2 3 32,3 40,3
600 3 6 40,8 48,8
750 0 0 - -
750 1 2 24,9 32,9
750 2 3 34 42
750 3 7 42,3 50,3
1000 0 0 - -
1000 1 3 26,3 34,3
1000 2 4 35,2 43,2
1000 3 10 43,9 51,9
1250 0 0 - -
1250 1 3 26,7 34,7
1250 2 5 35,3 43,3
1250 3 11 44,9 52,9
1500 0 0 - -
1500 1 4 28,7 36,7
1500 2 8 37,4 45,4
1500 3 19 46,4 54,4
1750 0 0 - -
1750 1 5 30,2 38,2
1750 2 9 38,9 46,9
1750 3 22 47,6 55,6
2000 0 0 - -
2000 1 5 30,5 38,5
2000 2 10 39 47
2000 3 23 48,2 56,2
Aufbau des Konvektors

HPS

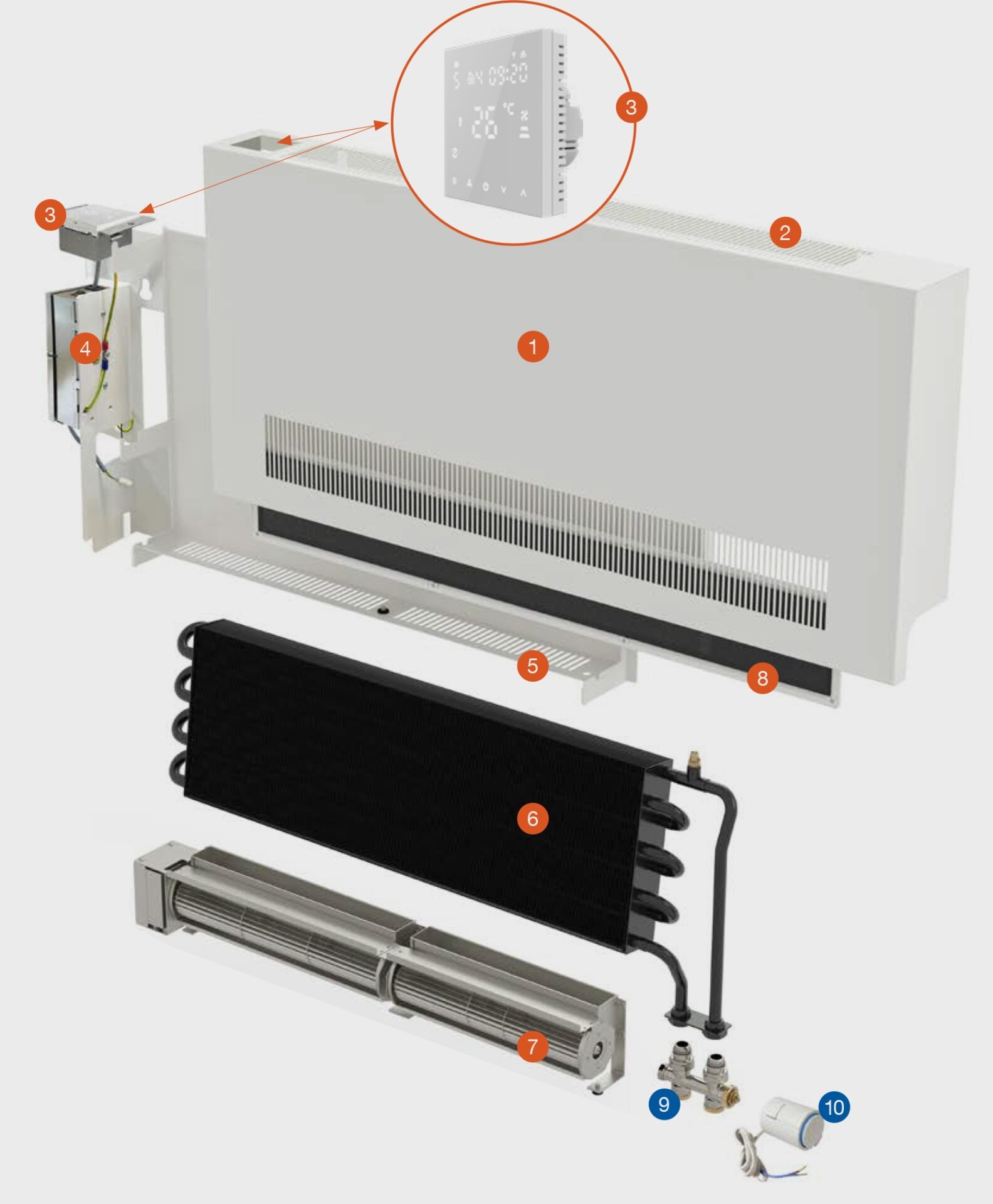

 Therm WVT - složení

infoDer Standardlieferung beinhaltet keine Regulierung. Nachkühlung ist nur in der kondensatfreien Zone möglich, d.h. oberhalb der Taupunkttemperatur. Der Körper hat keinen eingebauten Kondensatablauf.

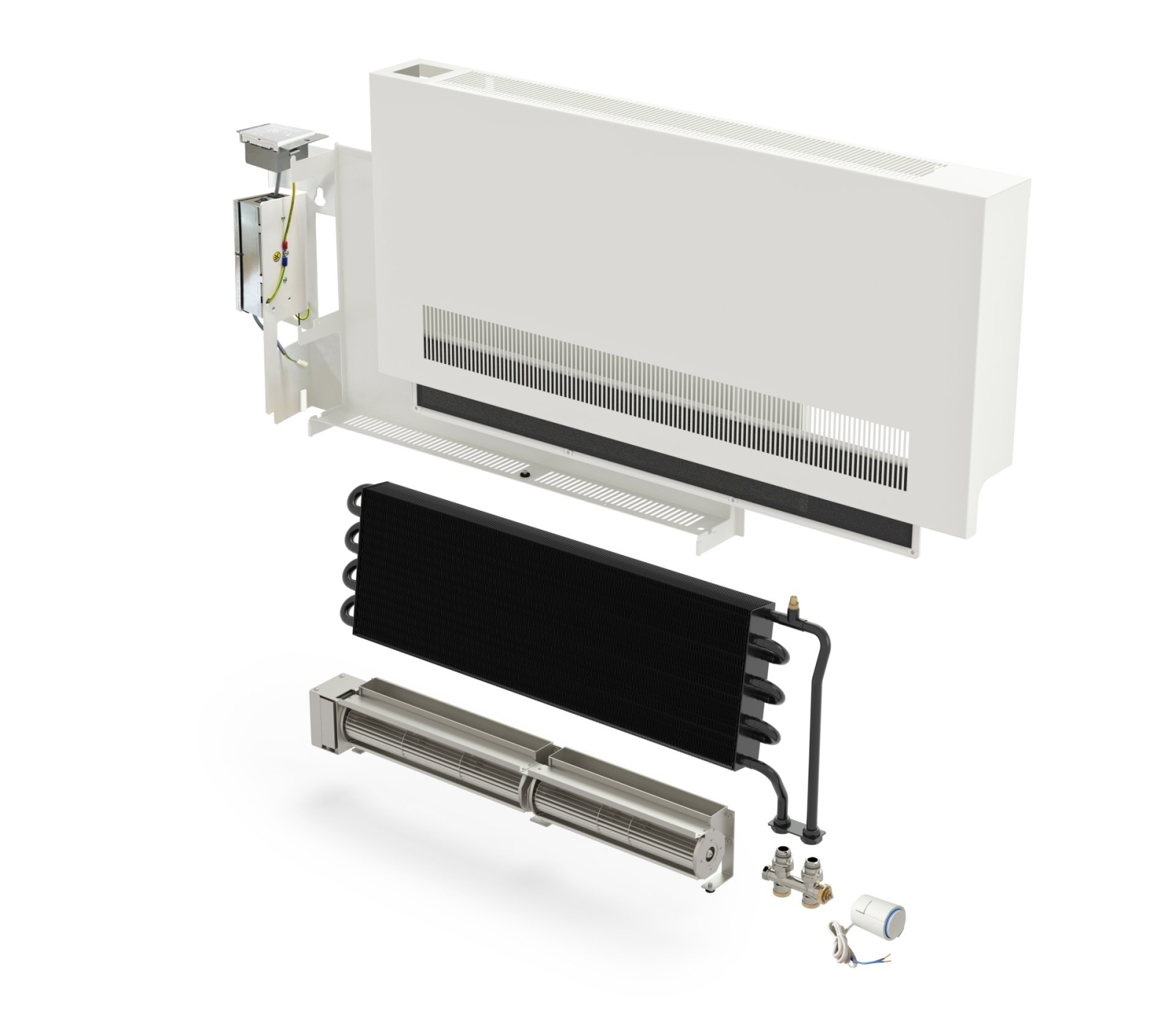

Aufbau des Konvektors
1 Ummantelung aus verzinktem Stahlblech
2 Sicherheitsabdeckrost, der Teil des Ummantelung ist
3 Raumthermostat mit LED-Touch-Display
4 Verbindungselektronik mit Stromversorgung 230 V AC / 24 V DC
5 Tragteil zur Befestigung des Konvektors an der Wand
6 Al/Cu Wärmetauscher lackiert in RAL 9005
7 Baugruppe energiesparender EC-Ventilator 24 V DC
8 Staubfilter
9 Thermostat- und Regelarmatur – LM-Ventil
10 Thermoelektrischer Stellantrieb TEP 24

Inhalt der Standardlieferung
​ Ummantelung aus verzinktem Stahlblech lackiert in RAL 9016 weiß oder RAL 9005 schwarz matt
​ Elektronischer Raumthermostat mit LED-Touch-Display HY607LIC, in Farbe der Ummantelung  (Weiß, Schwarz)
​ Elektronik mit Netzteil 230 V AC / 24 V DC
​ Tragelement zur Befestigung des Geräts an der Wand in Ausführung und Farbe der Ummantelung
​ Al/Cu-Wärmetauscher lackiert im Farbton Schwarz RAL 9005 mit geringem Wasserinhalt, Entlüftungsventil und einzigartig geformten Lamellen für höhere Heizleistung
​ Reihe von Niedrigenergie-EC-Ventilatoren 24 V DC
  NTC-Temperaturfühler
  Staubfilter
  Montage- und Wartungsanleitung, Montageschablone
  Im Karton verpackt
Optionen gemäß BestellcodeRC kabel_m

Netzzuleitung 230 V

Optionales Zubehör
​Ummantelungsfarbe nach der RAL-Farbpalette
​Thermoelektrischer Stellantrieb TEP 24 V DC
​Thermostat- und Regelarmatur – LM-Ventil
​Stromversorgungskabel 230 V

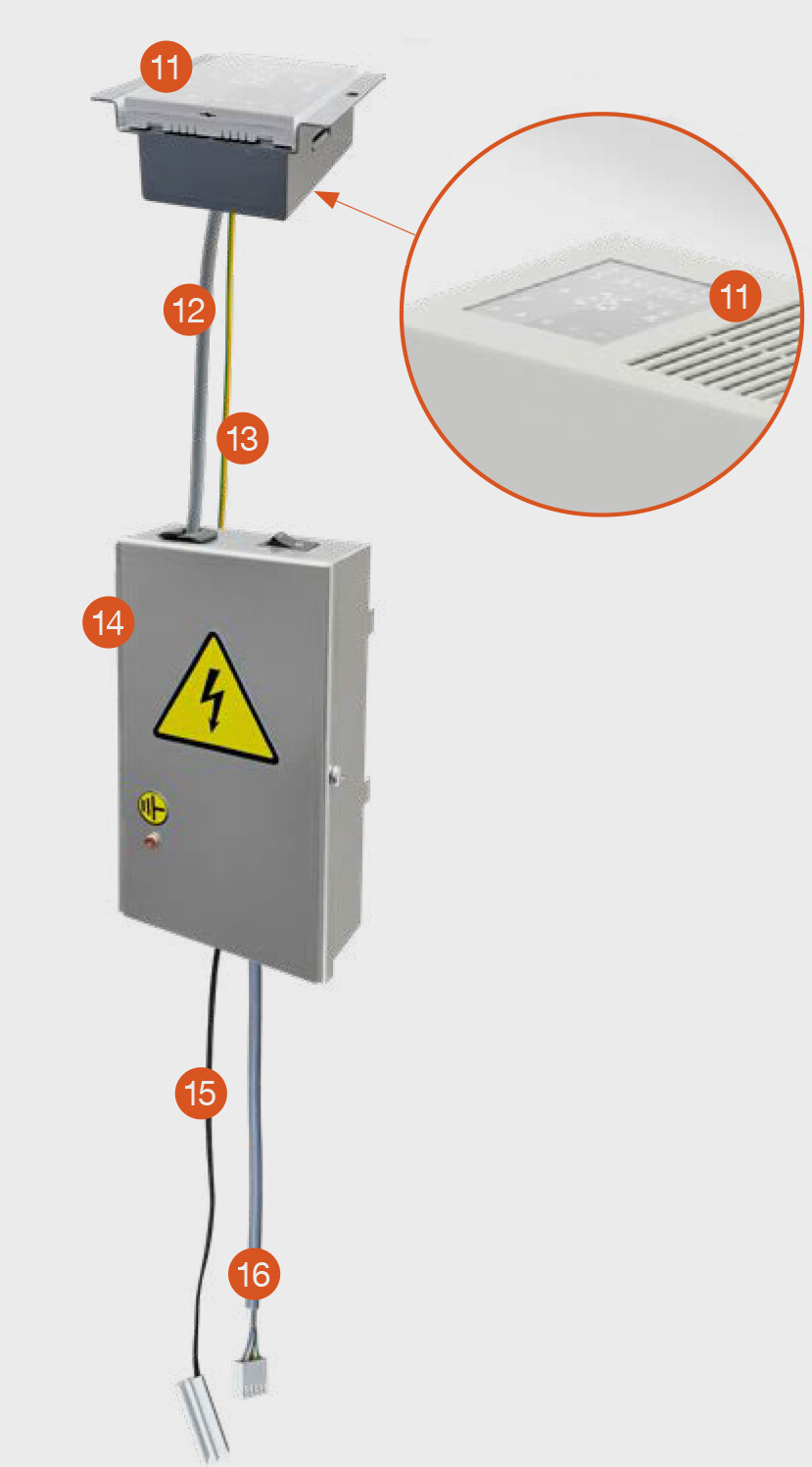

Aufbau Stromregulation
WVT-složení regulace



11 Raumthermostat mit LED-Touch-Display
12 Anschluss für Raumthermostat
13 Erdungskabel
14 Verbindungselektronik mit Stromversorgung 230 V AC / 24 V DC
15 Sensor für die Umgebungstemperatur
16 Steuerkabel für Ventilatoren

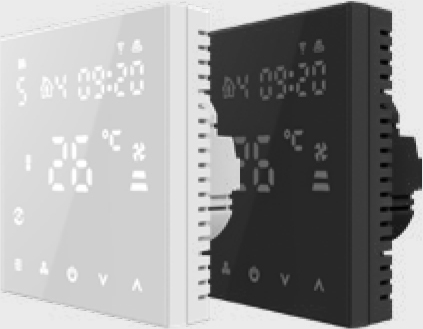

Integrierter Thermostat HY607LIC

Die Ventilator- und Temperaturregelung erfolgt über den elektronischen Raumthermostat HY607LIC mit LEDTouchscreen-Display. Die Thermostatfunktionen umfassen Heizen, Kühlen und Lüften. Ermöglicht eine manuelle oder automatische dreistufige Steuerung der Ventilatorgeschwindigkeit. Es kann zwischen manueller und automatischer Betriebsart (Wochenprogramm) gewählt werden. Das Wochenprogramm bietet bis zu drei Zeitblöcke: 5+2, 6+1 und 7. Die Steuerung ist nicht nur direkt am Display möglich, sondern auch aus der Ferne über eine Wi-Fi-App für Android- und iOS-Smartphones. Für die Sicherheit kann die Steuerung mit einem PIN-Code gesperrt werden

HY607LIC
KORAWALL Therm-V WVT – Höhe 450 mm/Breite 110 mm

KORAWALL bokorys   WVO_nárysHPS


 Die Maße sind in mm angegeben

MONTAGE KORAWALL Therm-V (WVT)
  • Wir empfehlen, das Wandgerät an der Wand 100 mm über dem Boden zu platzieren.
  • Um die Wärmeleistung zu gewährleisten, empfehlen wir den Einbau einer LM-Anschlussarmatur. Diese Armatur hat einen höheren Durchfluss.
  • Die Warmwasserzufuhr erfolgt immer durch die oberen Rohren. Wir empfehlen, sie daher mit einer thermostatischen und regulierenden Armatur zu bestücken – LM-Ventil.
  • Der Wärmetauscher und der Mantel müssen gut vor Verschmutzung geschützt sein und regelmäßig gewartet werden – Reinigung der Wärmetauscher und der Ventilatoren.
  • Der Korpus wird mittels des hinteren Tragteils an der Wand montiert. Den Wärmetauscher an das Heizsystem anschließen. Vor dem  Anschließen empfehlen wir, die richtige Position des Wärmetauschers und der Armaturen in Bezug auf das Gehäuse zu überprüfen.
  • Die Regulierung entspricht der von Bodenkonvektoren KORAFLEX FV und Standkonvektoren KORALINE LV.
  • Wir empfehlen KORAWALL WVT mit einem Thermoantrieb zu bestücken.
  • Denken Sie an die Stromversorgung in der Nähe der Installation

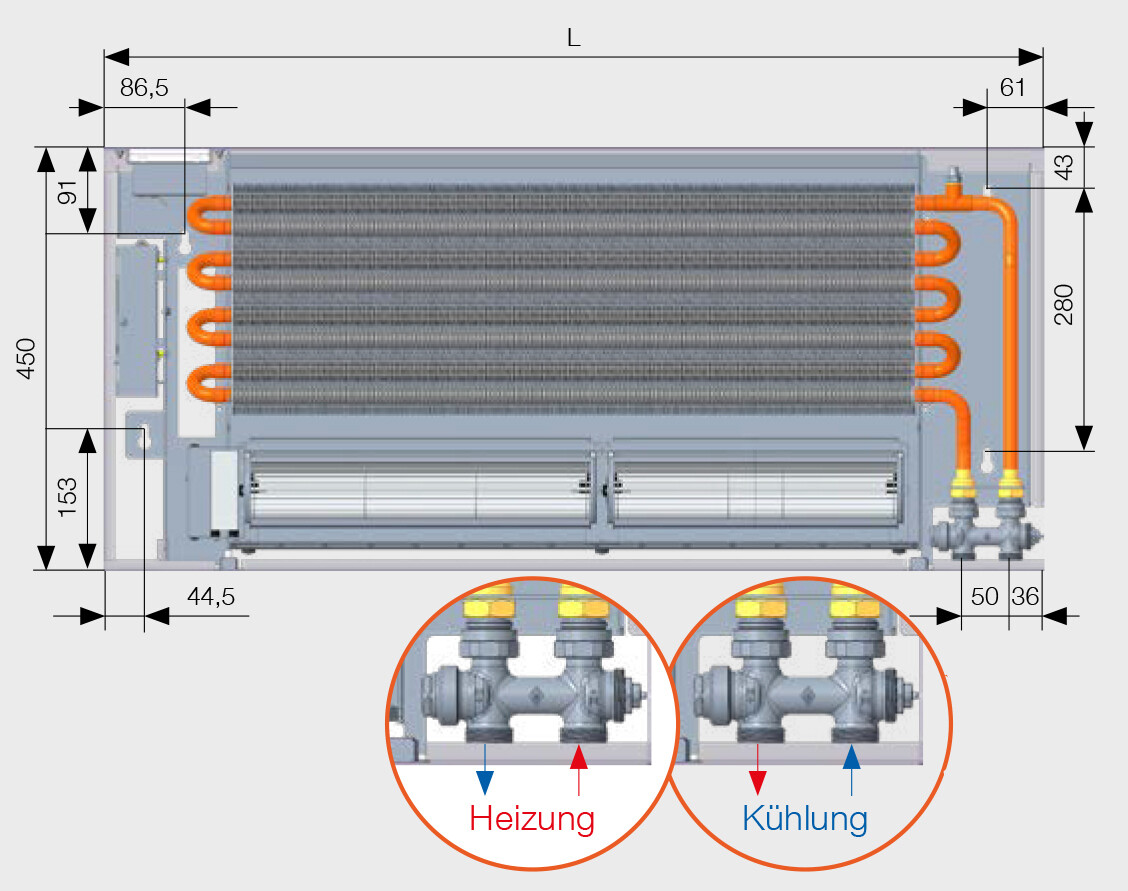

Verankerungsschema

Verankerungsschema WVT

info
 Kühlung ist nur in der kondensatfreien Zone möglich, d.h. oberhalb der Taupunkttemperatur. Der Körper hat keinen eingebauten Kondensatablauf.

Galerie

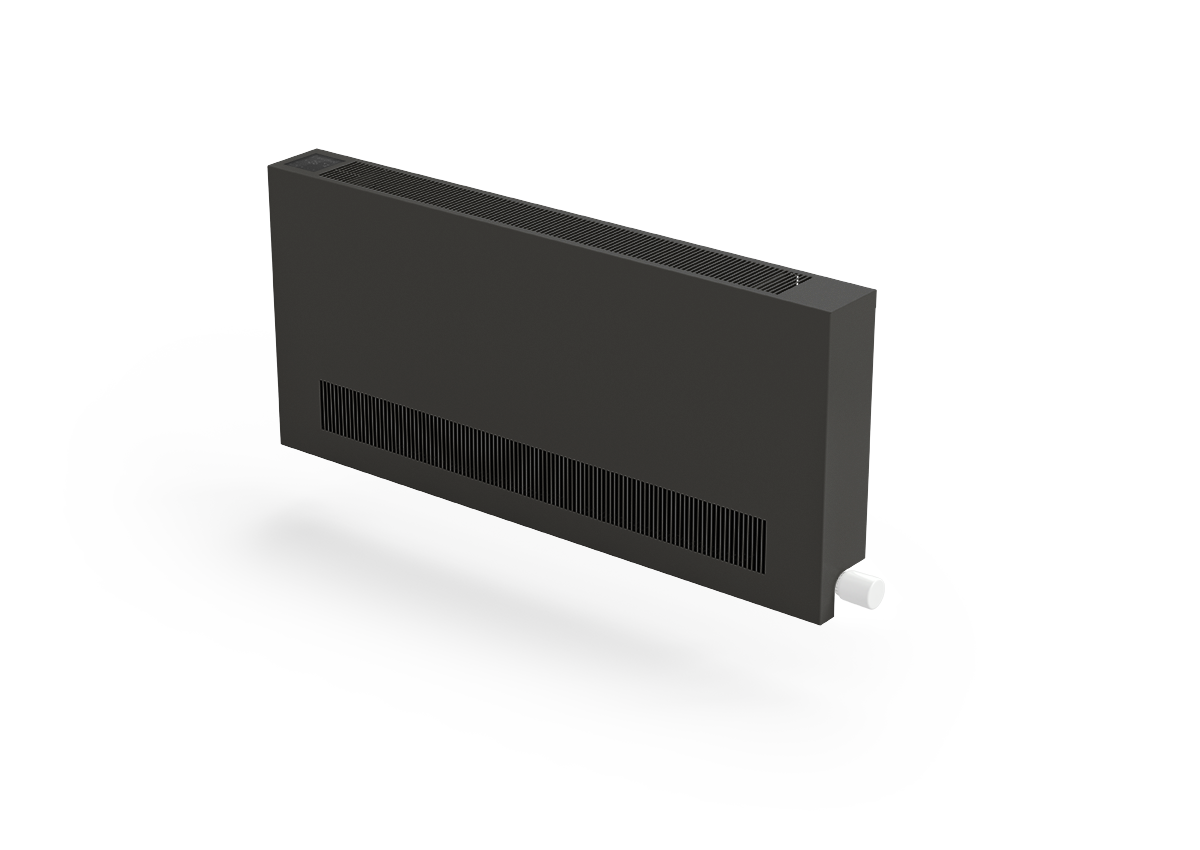

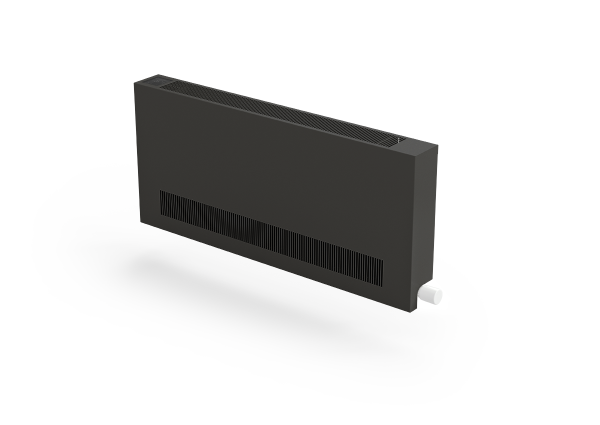

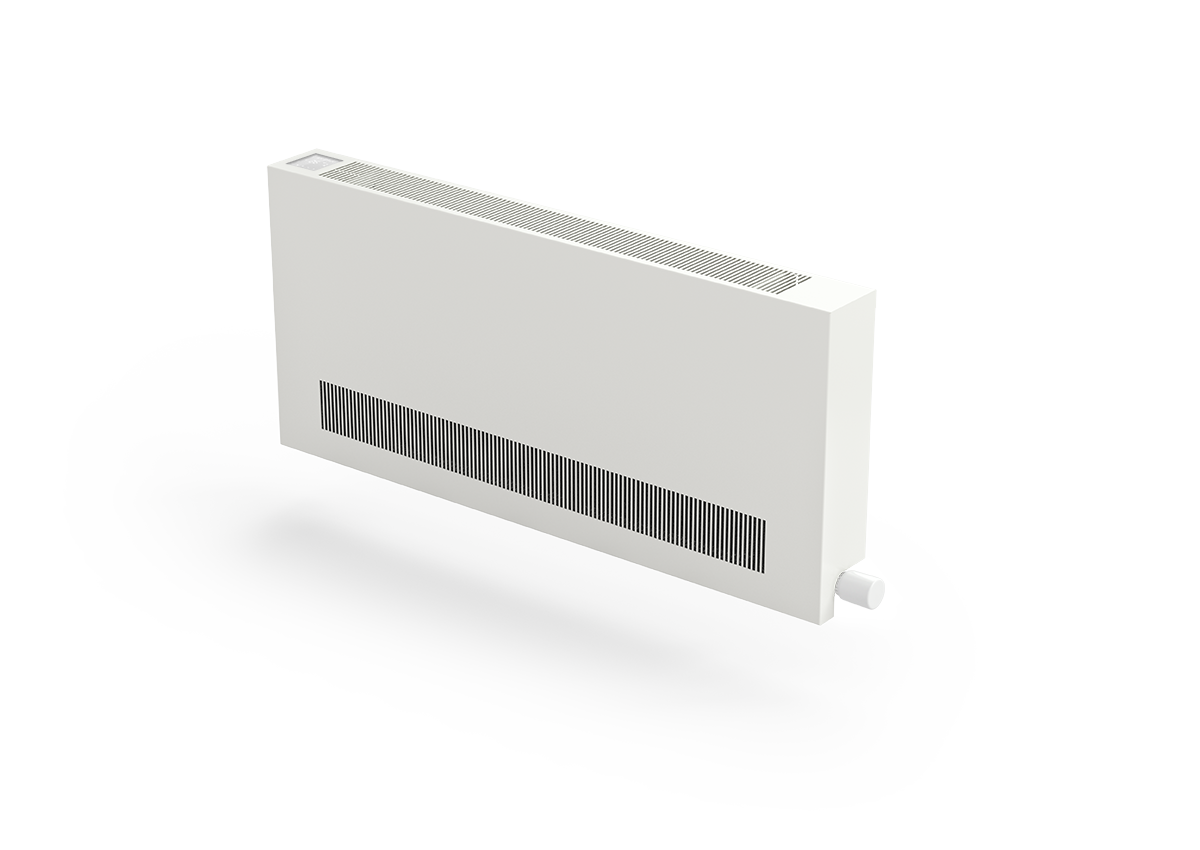

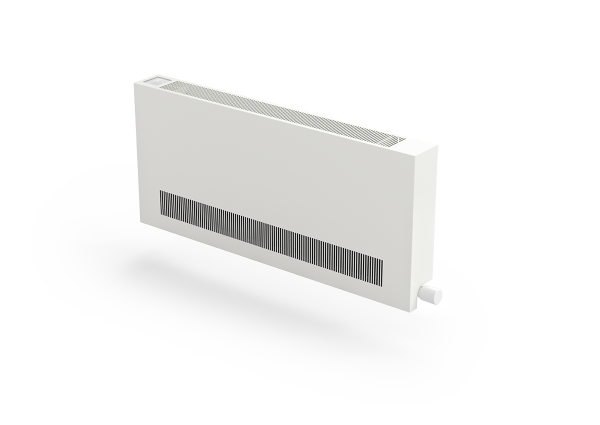

KORAWALL WVT
KORAWALL WVT
KORAWALL-WVT
KORAWALL-WVT
KORAWALL WVT
KORAWALL WVT
HY607LIC
HY607LIC
KORAWALL Therm WVT
KORAWALL Therm WVT

BESTELLCODE

Beispiel des Bestellcodes: WVT-125/45/11-V5SPSP-10-RT

Wandkonvektor KORAWALL Therm-V WVT, Länge 125 cm, Höhe 45 cm, Breite 11 cm, Al/Cu-Wärmetauscher, lackiert in Schutzfarbe RAL 9005. Ummantelung in Weiß RAL 9016, einschließlich gestanztes Rost. Anschluss unten rechts. Standardregelung mit festem 230-V-AC-Anschluss.

KORAWALL Erzwungene
Konvektion		 Typ   Länge/Höhe/Breite
(cm)		   Typ des
Wärmetauschers		 Farbe des
Wärmetauschers		  Ausführung  Rosttyp Anschluss-
art		 Anschlussseite   Farbcode   Regelung Anschluss
W V T - 125/45/11 - V 5 S P S P - 10 - R T
    Therm-V
 		 Rücklauf schwarz
RAL 9005		 S Standard
L LINE		 Perforation Unten P - rechts
L - links		   10 RAL 9016
39  RAL 9005
** RAL - Code
99 andere RAL		   Regelung
24 V DC		  T Festan-schluss
C 230-V-Kabel
